Toepassingen
LINEO 250 ES / LINEO 315 ES: Afb.1-2
Installatie
Afb. 3 ÷ 25.
Afb. 3: B= Placa aspiración flujo de aire; C=Aspiración; D= Salida.
Schema’s voor elektrische aansluiting
LINEO 250 ES: Afb. 16 ÷ 20 LINEO 315 ES: Afb. 21 ÷ 25.
Eerste configuratie
De installateur moet de werking van het apparaat configureren door de hierna beschreven stappen te volgen.
Selectie van het model van het product: zie verderop.
Deze fase wordt uitgevoerd in de fabriek, de in dit boekje vermelde aanwijzingen kunnen alleen nuttig zijn als
het noodzakelijk is de situatie te herstellen na onbedoeld geknoei aan de dip switch.
Selectie van de werkingsmodaliteit: zie verderop. Er zijn twee modi voorzien: op twee snelheden V1 en V2,
die gekozen kunnen worden met de externe schakelaar, of met instelbare snelheid met de externe
potentiometer.
Instelling van de waarden V1 en V2 (in het geval van werkingsmodaliteit op twee snelheden)

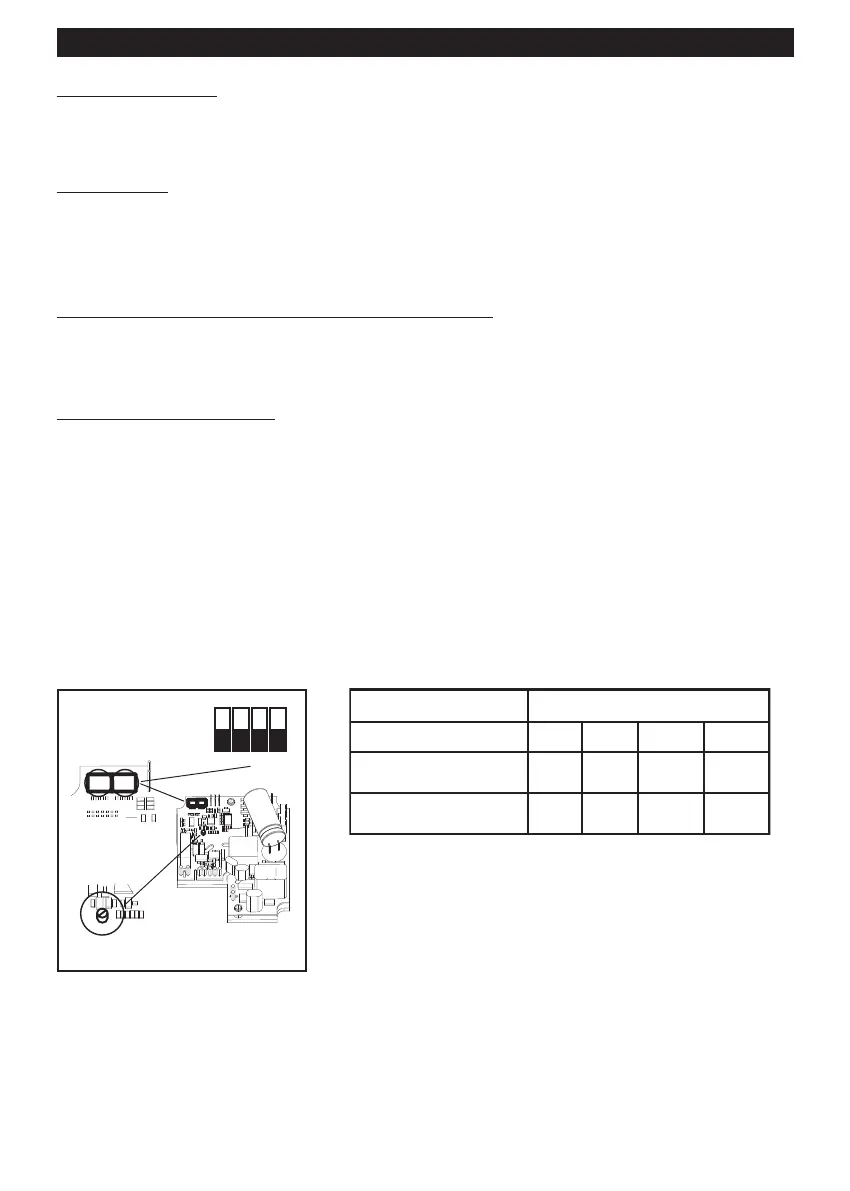

Selectie van het model van het product
De selectie van het model wordt uitgevoerd door het instellen van de in de afbeelding weergegeven dip switch
1 en zoals beschreven in de volgende tabel.
37
NEDERLANDS
Model SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
