Typiska tillämpningar
LINEO 250 ES / LINEO 315 ES: fig. 1-2.
Installation
Fig. 3 ÷ 25.
Fig.3: B= märkplåt insugning luftflöde; C=Insugning; D= Utlopp.
Kopplingsscheman
LINEO 250 ES: Fig. 16 ÷ 20 LINEO 315 ES: Fig. 21 ÷ 25.
Startkonfigurering
Installatören skall konfigurera apparatens funktioner i de steg som beskrivs nedan.
Val av produktmodell: se nedan. Denna fas utförs på fabriken, instruktionerna i handboken kan dock vara till
hjälp om det skulle bli nödvändigt att återställa situationen efter eventuell skada på data på dip-omkopplaren.
Val av funktionsläge: se nedan. Det finns två lägen: med två hastigheter, V1 och V2, som väljs med den externa
kontakten, eller med reglerbar hastighet med hjälp av den externa potentiometern.
Inställning av värdena V1 och V2: (vid läget med funktion i två hastigheter)

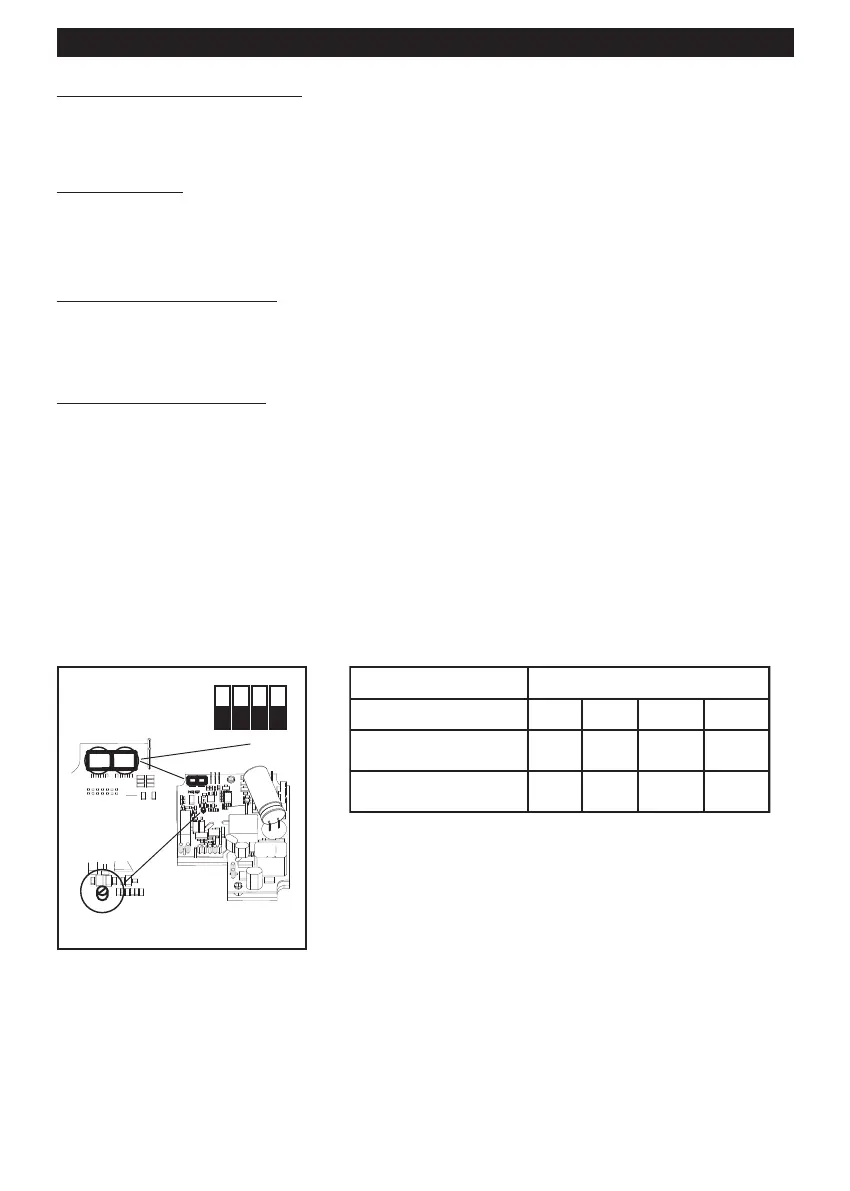

Val av produktmodell:
Val av modell utförs genom en inställning av dip-omkopplaren 1, se bild, på det vis som beskrivs i tabellen
nedan.
43
SVENSKA
Modell SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
