Typische Anwendungsarten
LINEO 250 ES / LINEO 315 ES: Abb. 1-2,
Installation
Abb. 3 ÷ 25.
Abb. 3: B= Saugplatte; C=Saugseite; D= Druckseite.
Schaltplan für den elektrischen Anschluss
LINEO 250 ES: Abb. 16 ÷ 20 LINEO 315 ES: Abb. 21 ÷ 25.
Anfangskonfiguration
Der Installateur muss den Betrieb des Geräts wie nachstehend beschrieben konfigurieren.
Auswahl des Gerätemodells: siehe unten. Diese Phase wird im Werk durchgeführt, die in dieser
Betriebsanleitung enthaltenen Beschreibungen sind nur nützlich, wenn die ursprüngliche Situation
wiederhergestellt werden muss, nachdem die DIP-Schalter versehentlich verstellt wurden.
Auswahl des Betriebsmodus: siehe unten. Es gibt zwei Betriebsmodi: mit zwei, über einen externen Schalter
auswählbaren Drehzahlstufen V1 und V2 oder mit über ein externes Potentiometer verstellbarer Drehzahl.
Einstellung der Werte V1 und V2 (beim Betriebsmodus mit zwei Drehzahlstufen)

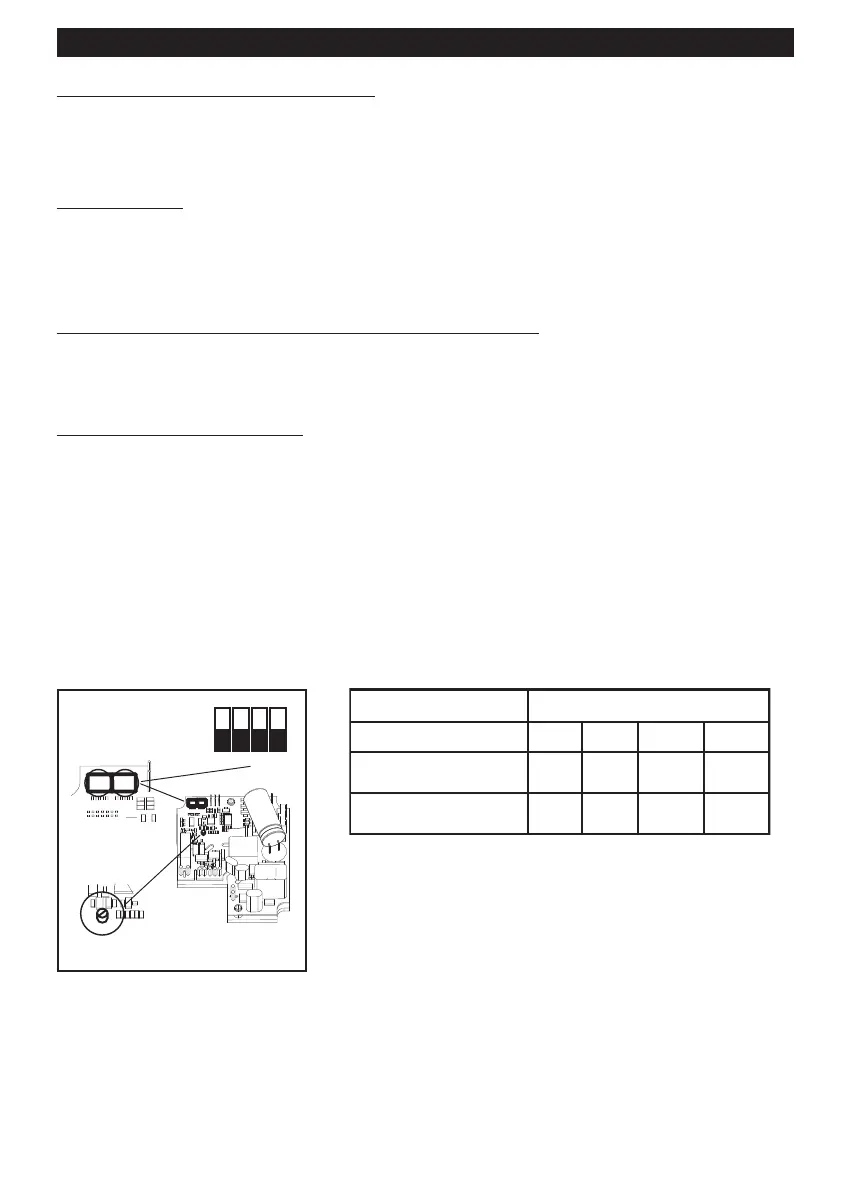

Auswahl des Gerätemodells:
Die Auswahl des Gerätemodells erfolgt durch Konfiguration des abgebildeten DIP-Schalters und wie in der
nachstehenden Tabelle beschrieben.
25
DEUTSCH
Modell SW1
Int. 1 Int. 2 Int. 3 Int. 4
LINEO 250 ES OFF ON ON OFF
LINEO 315 ES OFF ON ON ON
