RD 7
Schémas
wc_tx001856fr.
fm
FR-64
8
Schémas
8.1

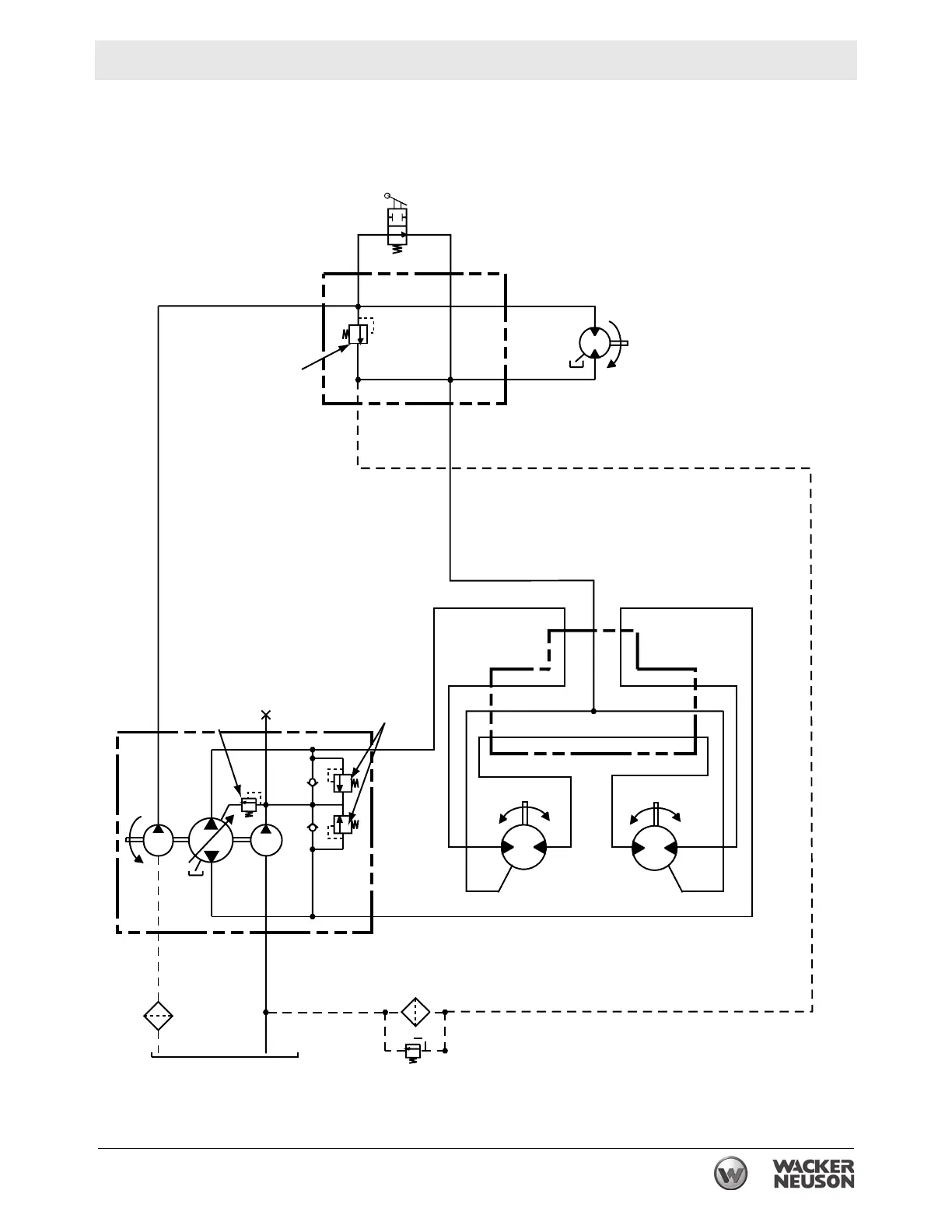

Schéma du système hydraulique
7
16
6
8
10
11
13
200 bar
2900 psi
12
100 bar
1450 psi
5
4
1
206 bar
3000 psi
2
15
14
3
P
10 micron
wc_gr003636
159
161
Table of Contents
English
7
Foreword
3
EC Declaration of Conformity
5
Table of Contents
7
1 Safety Information
9
Signal Words Used in this Manual
9
Machine Description and Intended Use
10
Operating Safety
11
Operator Safety While Using Internal Combustion Engines
13
Service Safety
14
2 Labels
16
Label Locations
16
Safety and Informational Labels
17
3 Lifting and Transporting
22
4 Operation
23
Preparing the Machine for First Use
23
Controls and Service Locations
24
Position of the Operator
25
Refueling the Machine
26
Before Starting
27
Engine Throttle Control
27
Starting the Machine (RD 7H, RD 7H-S)
28
Starting the Machine (RD 7H-ES)
29
Cold Weather Starting (RD 7H, RD 7H-S)
30
Engine Speed
31
Stopping the Machine
31
Direction and Speed Control
32
Exciter
32
Back-Up Stop Pad
33
Engine Crank
33
Parking Brake
34
Watering System
34
Machine Stability
35
Operation on Slopes
36
Rollovers
36
Emergency Shutdown Procedure
37
Maintenance Schedule
38
Safety-Related Spare Parts
39
Checking Engine Oil
41
Changing Engine Oil and Oil Filter
42
Fuel System
43
Engine Air Filter
45
Checking and Adjusting Valve Clearances
46
Engine Cooling System
47
Mechanical Oil Pressure Monitoring
48
Scraper Bars
49
Water Spray Bars
50
Hydraulic Oil Requirements
51
Hydraulic Oil Level
52
Changing Hydraulic Fluid and Filter
53
Direction Lever Adjustment
54
Pressure Washing the Machine
56
Storing the Machine
56
6 Troubleshooting
57
7 Technical Data
58
Engine
58
Roller
59
Lubrication
59
Sound and Vibration Measurements
60
8 AEM Safety Manual
61
9 Schematics
88
Hydraulic Schematic Components
89
Schematics
89
Hydraulic Schematic
89
Hydraulic Diagram
90
Hydraulic Diagram Components
91
RD 7H ES-Electrical Schematic
92
RD 7H-ES-Electrical Schematic Components
93
Français
103
1 Consignes de Sécurité
105
Mots de Signalisation
105
Description de la Machine Et Indication
106
Sécurité D'utilisation
107
Sécurité Pour L'opérateur Lors de L'utilisation de Moteurs À Combustion Interne
109
Sécurité Lors de L'entretien
110
2 Autocollants
112
Situation des Autocollants
112
Signification des Autocollants
113
3 Levage Et Transport
119
4 Mode D'emploi
121
Préparation de la Machine À Sa Première Utilisation
121
Emplacement des Commandes Et des Points de Maintenance
122
Position de L'opérateur
123
Avant Le Démarrage
124
Manette des Gaz du Moteur
124
Démarrage de la Machine (RD 7H, RD 7H-S)
125
Démarrage de la Machine (RD 7H-ES)
126
Démarrage Par Temps Froid (RD 7H, RD 7H-S)
128
Régime Moteur
129
Arrêt de la Machine
129
Commande de la Vitesse Et du Sens de Marche
130
Excitatrice
130
Butée de Recul
131
Manivelle du Moteur
131
Frein de Stationnement
132
Système D'arrosage
132
Stabilité de la Machine
133
Fonctionnement Sur Une Pente
134
Retournement
134
Procédure D'arrêt D'urgence
135
5 Entretien
137
Programme D'entretien
137
Pièces Détachées Liées À la Sécurité
138
Vérification de L'huile Moteur
140
Vidange D'huile Moteur Et Remplacement du Filtre À Huile
141
Système de Carburant
142
Filtre À Air du Moteur
144
Vérification Et Réglage du Jeu des Soupapes
145
Système de Refroidissement du Moteur
146
Surveillance de la Pression D'huile Mécanique
147
Racleurs
148
Barres D'arrosage
149
Spécification de L'huile Hydraulique
150
Niveau de L'huile Hydraulique
151
Vidange de Fluide Hydraulique Et Remplacement du Filtre
152
Réglage du Levier de Direction
153
Lavage de la Machine Au Jet À Haute Pression
155
Entreposage de la Machine
155
6 Recherche des Pannes
156
7 Caractéristiques Techniques
157
Moteur
157
Rouleau
158
Graissage
158
Mesures du Bruit Et des Vibrations
159
Bar 3000 Psi
160
8 Schémas
160
Schéma du Système Hydraulique
160
Schéma du Système Hydraulique-Parties Constituantes
161
Diagramme Hydraulique
162
Diagramme Hydraulique - Parties Constituantes
163
RD 7H ES-Schéma Électrique
164
RD 7H-ES-Schéma Électrique - Parties Constituantes
165
