WAGNER W 690 Flexio Original Operating Instructions

D
9
W 690 Flexio

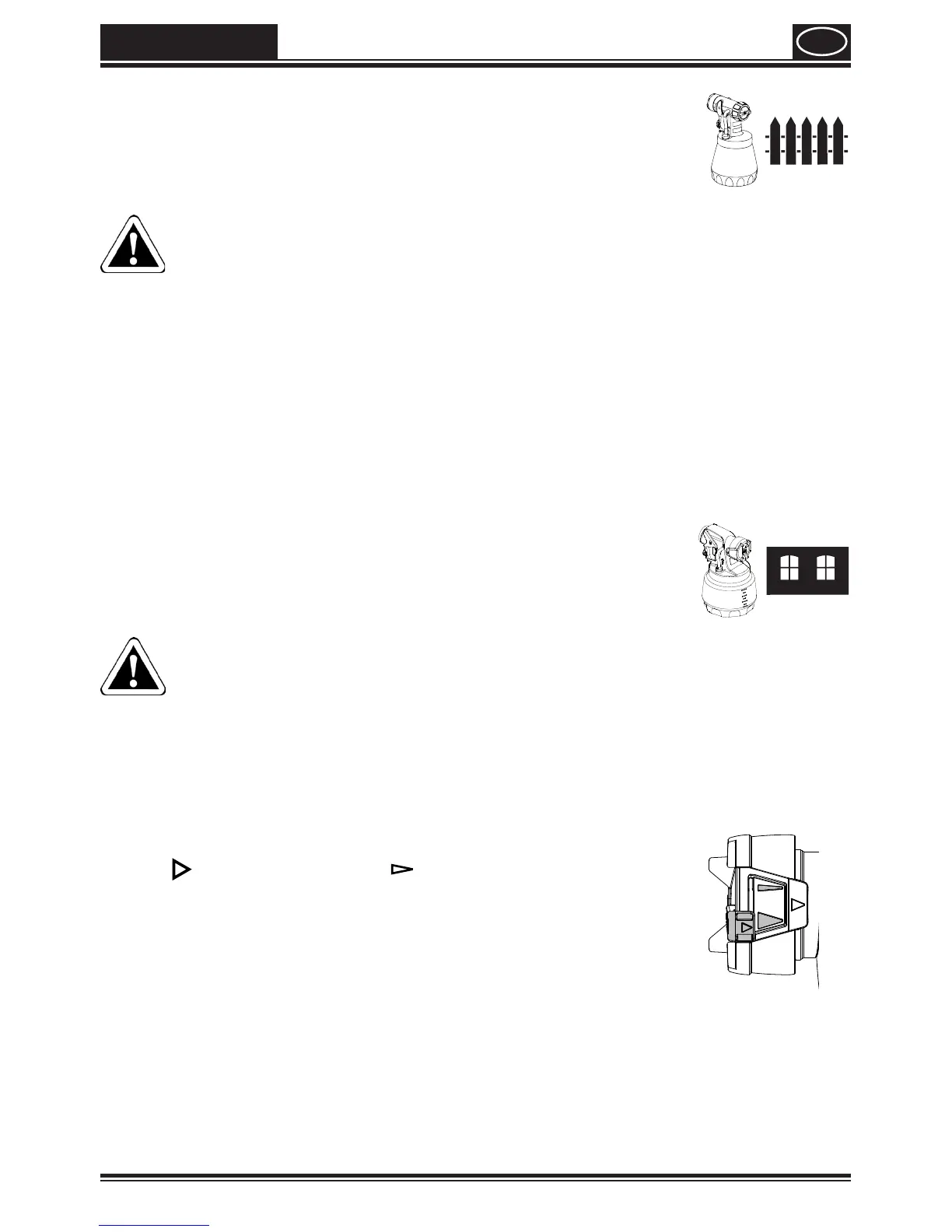

11. Einstellung des gewünschten Spritzbildes
(Standard Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 6, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 7 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 7 B = waagrechter Flachstrahl  für vertikalen Farbauftrag
Abb. 7 C = Rundstrahl  für Ecken und Kanten sowie schwer
zugängliche Flächen
12. Einstellung des gewünschten Spritzbildes
(Wall Extra I-Spray Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Durch Drehen des Einstellringes (Abb. 8, 1) können 2 verschiedene Spritzstrahlformen
eingestellt werden.
Abb. 9 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 9 B = waagrechter Flachstrahl  für vertikalen Farbauftrag
Mit dem roten Einstellhebel kann zusätzlich zwischen einem
breiten ( ) und einem schmalen ( ) Sprühstrahl umgeschaltet
werden.

WAGNER W 690 Flexio Specifications

General

Weight	2.4 kg
Technology	HVLP
Spray Width	250 mm
Frequency	50 Hz
Container Capacity	0.9 l
Paint container volume	0.9 l
Voltage	230 V
