WAGNER W 690 Flexio Original Operating Instructions

F
45
W 690 Flexio

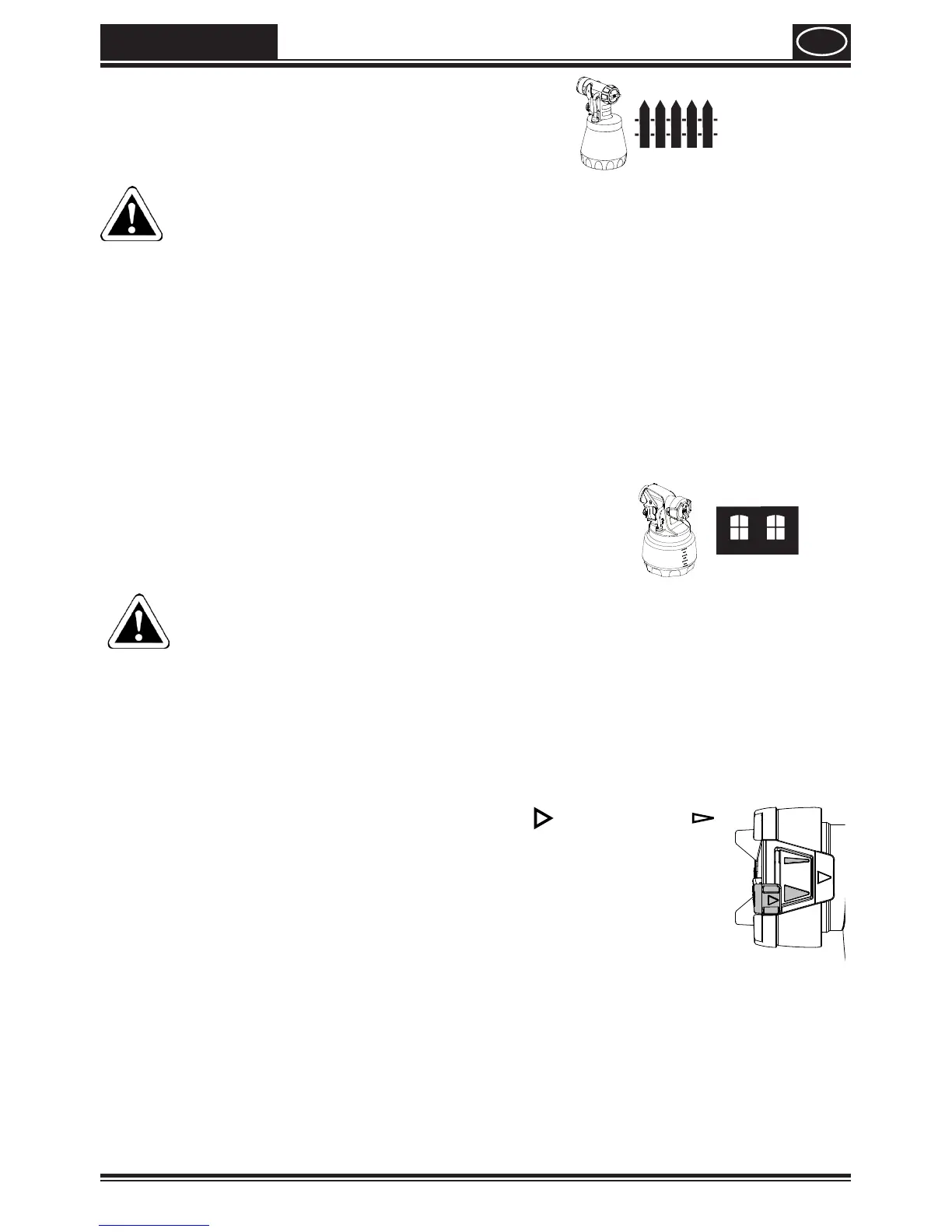

11. Réglage de la forme de jet désiré
(Façade amovible Standard)
AVERTISSEMENT! Danger de blessures! Ne jamais tirer le pointeau pendant
le réglage du capot d'air.
L'écrou-raccord (g. 6, 1) étant légèrement serré, tourner le capot d'air (2) jusqu'à l'atteinte
de la position correspondant à la forme désirée du jet (èche). Resserrer ensuite l'écrou-
raccord.
Fig. 7 A = Jet vertical plat

pour appliquer de gauche à droite
Fig. 7 B = Jet horizontal plat

pour appliquer de haut en bas
Fig. 7 C = Jet rond

pour les coins, les bords et les surfaces
dicilement accessibles
12. Réglage de la forme de jet désiré
(Façade amovible Wall Extra I-Spray)
AVERTISSEMENT! Danger de blessures! Ne jamais tirer le pointeau pendant
le réglage du capot d'air.
En tournant la bague de réglage (g. 8, 1), il est possible de régler 2 formes diérentes
de jet de pulvérisation.
Fig. 9 A = Jet vertical plat

pour appliquer de gauche à droite
Fig. 9 B = Jet horizontal plat

pour appliquer de haut en bas
Le levier de réglage permet en plus d'augmenter (
) ou de réduire ( )
la taille du jet de pulvérisation.
13. Réglage du débit de produit (Fig. 10)
Régler le débit de peinture en tournant la bague de réglage de la gâchette du pistolet.
- rotation à gauche  moins de peinture
+ rotation à droite  plus de peinture

WAGNER W 690 Flexio Specifications

General

Weight	2.4 kg
Technology	HVLP
Spray Width	250 mm
Frequency	50 Hz
Container Capacity	0.9 l
Paint container volume	0.9 l
Voltage	230 V
