WAGNER W 690 Flexio Original Operating Instructions

D
12
W 690 Flexio

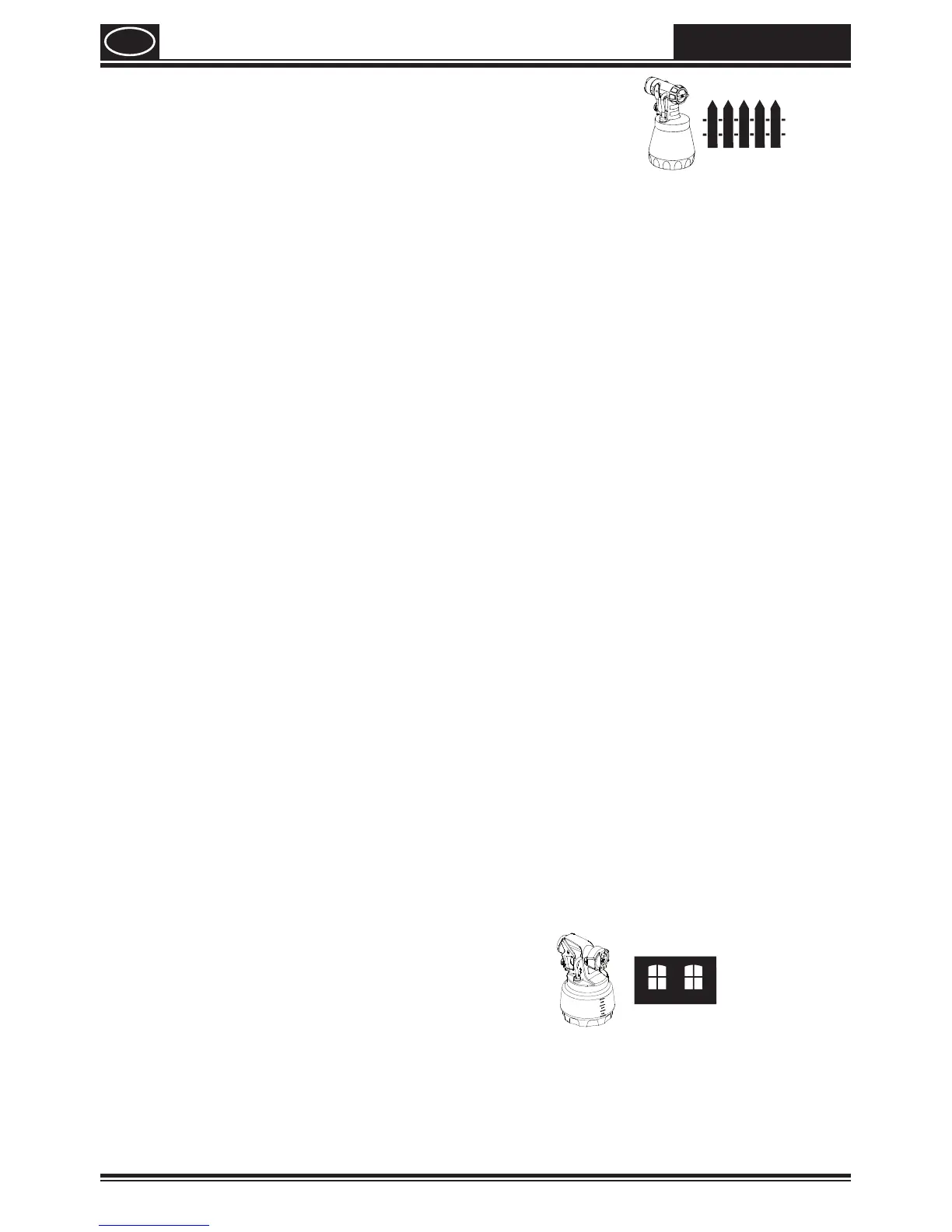

18. Reinigung Standard Sprühaufsatz
1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
2)
Ist der Belüftungsschlauch (Abb. 15, A) innen verschmutz, diesen oben vom
Pistolenkörper abziehen. Ventildeckel (B) aufschrauben. Membran (C) entnehmen.
Alle Teile sorgfältig reinigen.
3) Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe,
Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen. (Abb.16)
4) Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.
5) Teile wieder zusammenbauen (siehe “Zusammenbau”).
Zusammenbau
Gerät darf nur mit unversehrter Membran (Abb. 15, C) betrieben werden.
1) Membran (Abb. 15, C) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe
hierzu auch Markierung auf dem Pistolenkörper.
2) Ventildeckel (Abb. 15, B) vorsichtig aufsetzen und zuschrauben.
3) Belüftungsschlauch (Abb. 15, A) auf Ventildeckel und auf Nippel am Pistolenkörper
stecken.
4)
Düsendichtung (Abb. 17, 1) über die Nadel (3) schieben, die Nut (Schlitz) muss dabei
zu Ihnen zeigen.
5) Düse auf den Pistolenkörper stecken und durch Drehen die richtige Position nden.
6) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.
7) Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben.
Dabei Behälterdichtung leicht drehen.
8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.
19. Reinigung Wall Extra I-Spray
Sprühaufsatz
1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.

WAGNER W 690 Flexio Specifications

General

Weight	2.4 kg
Technology	HVLP
Spray Width	250 mm
Frequency	50 Hz
Container Capacity	0.9 l
Paint container volume	0.9 l
Voltage	230 V
