11 PB0347:m-620atex-it-03

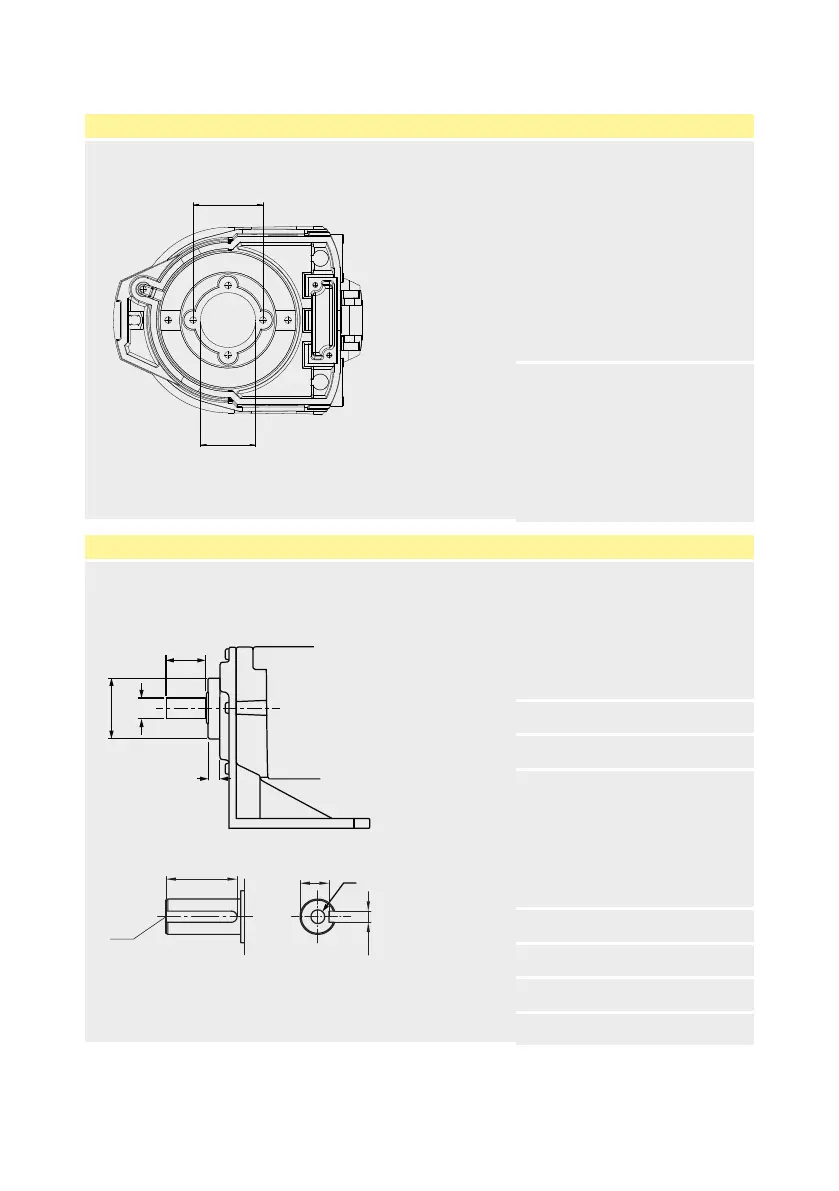

Dimensioni di montaggio della testa
Dimensioni di montaggio
A
4 fori di Ø6,5 mm (0,26”)
su una circonferenza
primitiva (PCD) di Ø70,0
mm (2,76”)
B Ø57,0 (2,24″)
Dimensioni dell’albero motore
A
Ø19 mm (0,75”) h6
[Accoppiamento mobile
ISO (posizione),
intervallo di tolleranza
max./min. in mm = da
19,000 a 18,987]
B Ø40 mm (1,57”)
C 10,0/11,0 mm(0,39/0,43″)
D
Ø57 mm (2,24”) h6
[Accoppiamento mobile
ISO (posizione),
intervallo di tolleranza
max./min. in mm = da 57
a 56,981]
E M6 x 18
F 38mm (1,50″)
G 15,5 mm (0,61″)
H 6 mm (0,24″)
