8.2 Montagem
Conexão da pista

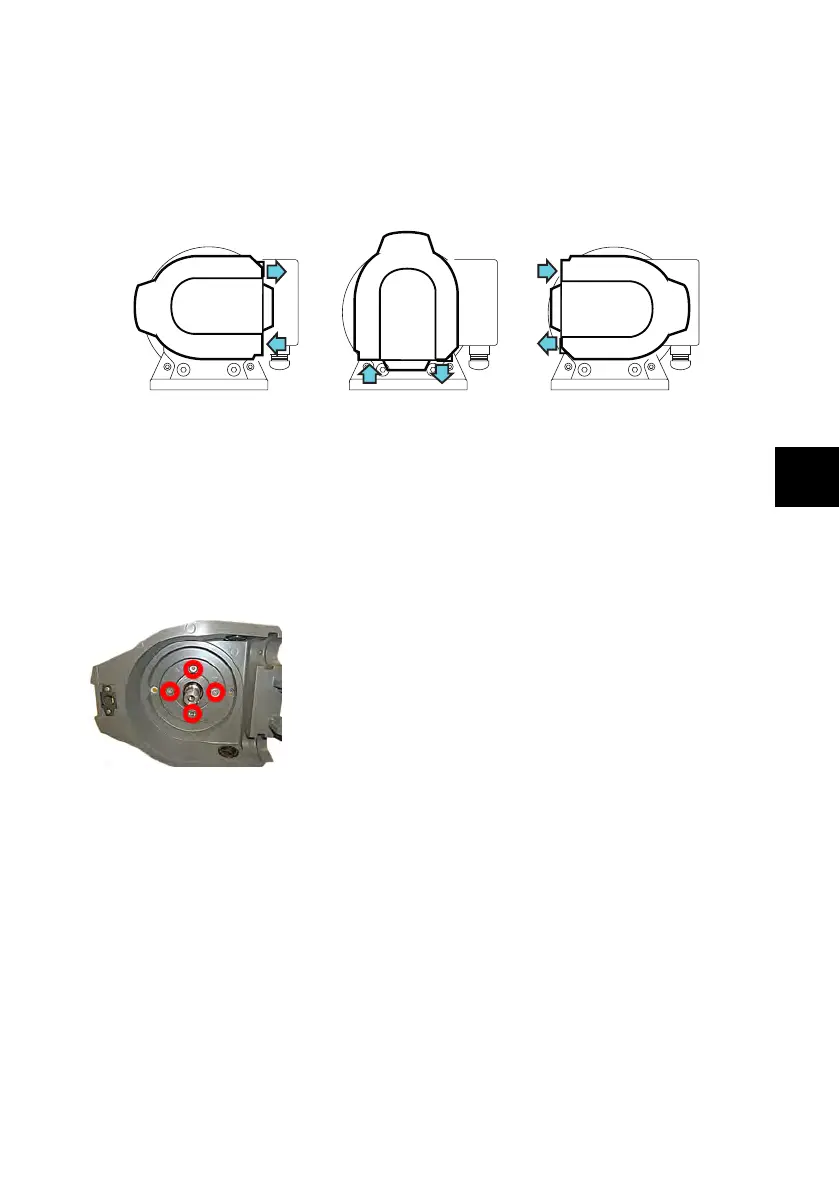

Podem ser escolhidas qualquer uma das três posições de entrada/saída da mangueira.
Porta direita Porta de baixo Porta esquerda
l Certifique-se que as roscas de montagem da flange acionador/motor estejam livres de poeira e óleo.
l Escolha a orientação necessária, depois encaixe a pista sobre o bosso e eixo de acionamento.
l Alinhe a pista na horizontal e vertical, de modo que os quatro furos estejam alinhados com os furos
rosqueados da caixa de engrenagens.
l Prenda a pista ao acionador com os quatro parafusos de retenção fornecidos, usando uma chave
adequada para cabeça Pozidriv nº 2.
l Confirme que o terminal terra da pista esteja conectado ao terra.
