8.2 Montage

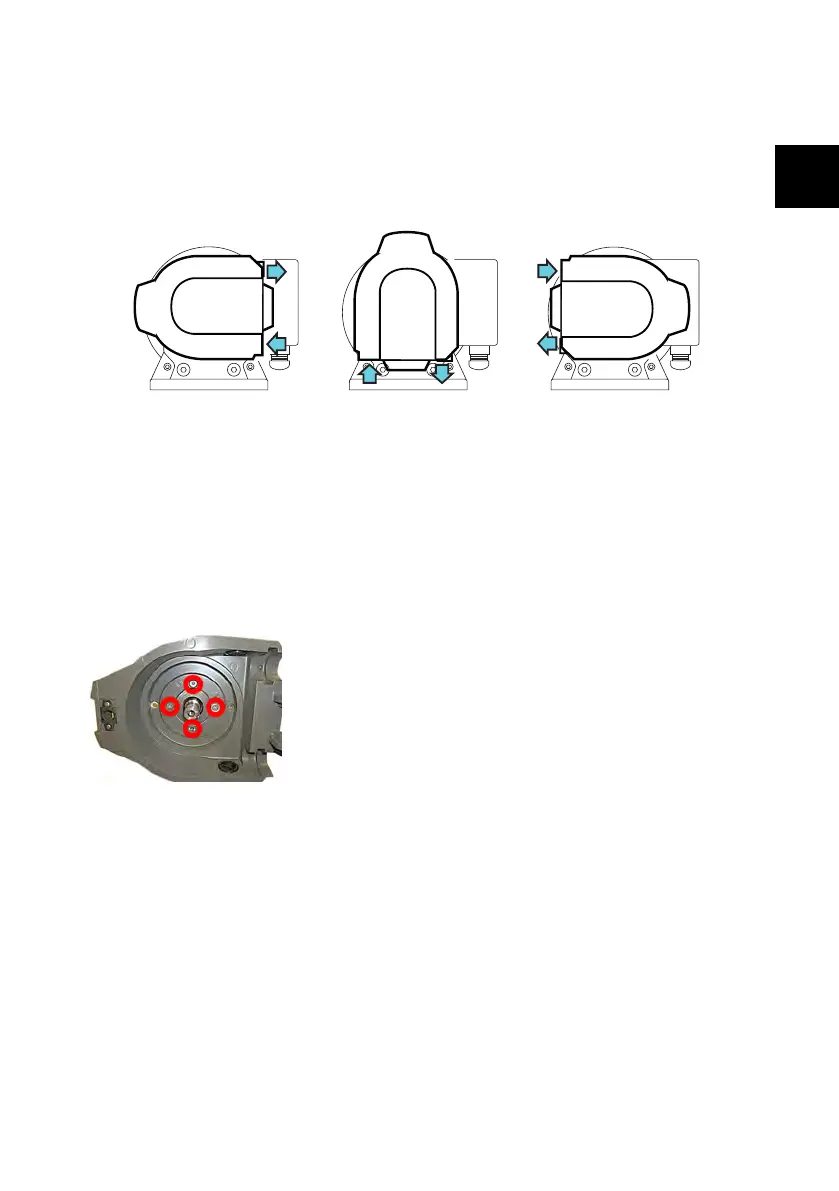

Montage du stator
Il est possible de sélectionner l’une des trois positions d’entrée/sortie des tubes.
Orifices côté droit Orifices en bas Orifices côté gauche
l Assurez-vous que les filetages de montage du flasque d’entraînement et du moteur sont exempts de
saleté et d’huile.
l Sélectionnez l’orientation requise puis placez le stator sur l’arbre d’entraînement et le bossage de
positionnement.
l Alignez le stator horizontalement/verticalement de façon à ce que les quatre trous de
positionnement soient alignés sur les trous taraudés du motoréducteur.
l Fixez le stator à l’entraînement grâce aux quatre vis de retenue du stator fournies à l’aide d’un
tournevis «Pozidrive No 2» adapté.
l Assurez-vous que la borne de mise à la terre sur le stator est reliée à la terre.
PB0347:m-620atex-fr-03 12
