8.2 Assemblage
Plaatsen van de baan

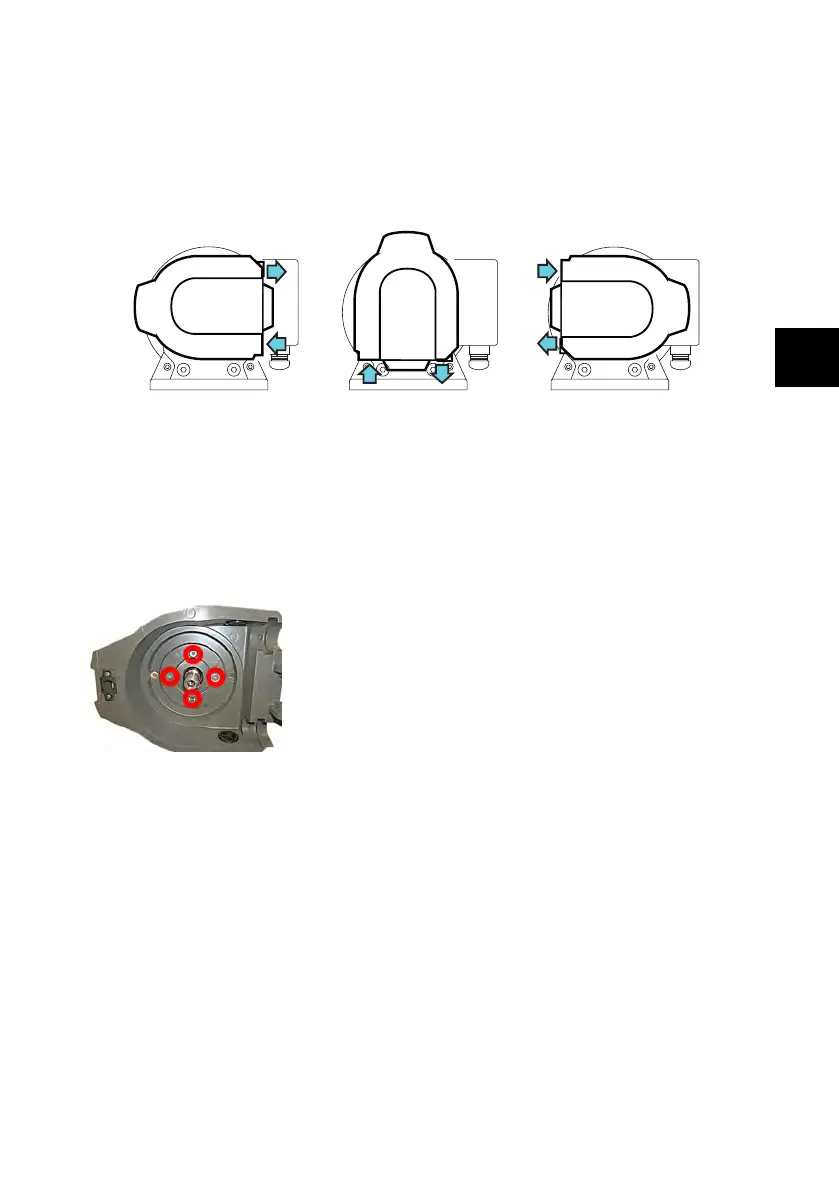

Elke van de drie slang ingangen/uitgangen kan worden gekozen.
Poorten Rechts Poorten Beneden Poorten Links
l Zorg ervoor dat de schroefdraad van de aandrijving- en motorflens vrij zijn van vuil of olie.
l Selecteer de gewenste richting en plaatsde baan over de aandrijfasen de stelnok.
l Lijn de baan uit zodat de vier bevestigingsopeningen over de schroefdraad gaten in de aandrijving
vallen.
l Bevestig de baan op de aandrijving met de vier meegeleverde bevestigingsschroeven en gebruik
een “nr. 2 pozidriv” schroevendraaier-.
l Controleer dat de massa-aansluiting van de baan is aangesloten op de massa.
PB0347:m-620atex-nl-03 12
