Watson-Marlow 620RA - Page 199

11 PB0347:m-620atex-nl-03

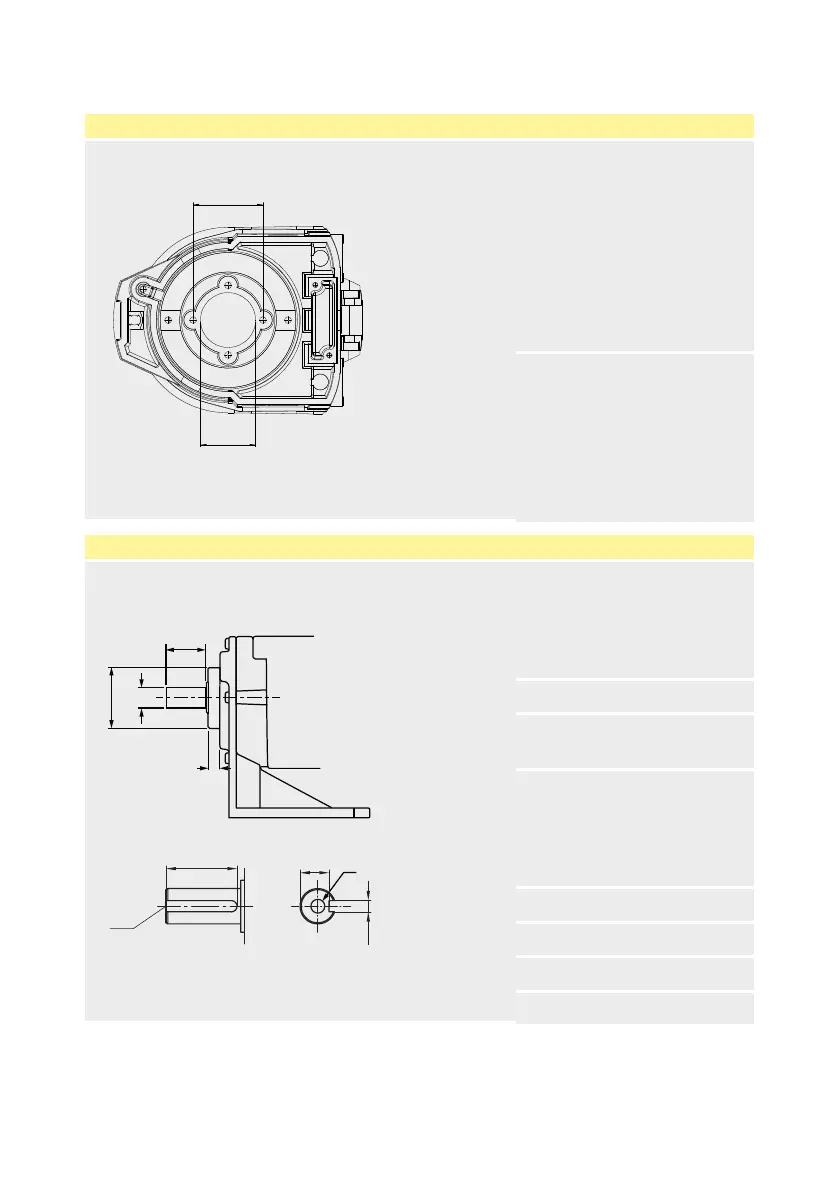

Pompkop montage afmetingen
Montage afmetingen
A
B
A
4 van Ø 6.5 mm (0,26″)
op Ø 70.0 mm (2,76″) Ø
steekcirkel
B Ø 57.0 (2.24″)
Aandrijfas afmetingen
A
D
E
E
F G
C
H
B
A
Ø 19 mm (0,75”) h6 [ISO-
speling vaste passing,
tolerantiebereik
max/min mm = 19.000
tot 18,987]
B Ø 40 mm (1.57″)
C
10.0/11.0 mm
(0.39/0.43″)
D
Ø 57 mm (2,24”) h6 [ISO-
speling vaste passing,
tolerantiebereik
max/min mm = 57 tot
56,981]
E M6 x 18
F 38mm (1.50″)
G 15,5mm (0.61″)
H 6mm (0.24″)
