8.2 Montaggio
Installazione del corpo

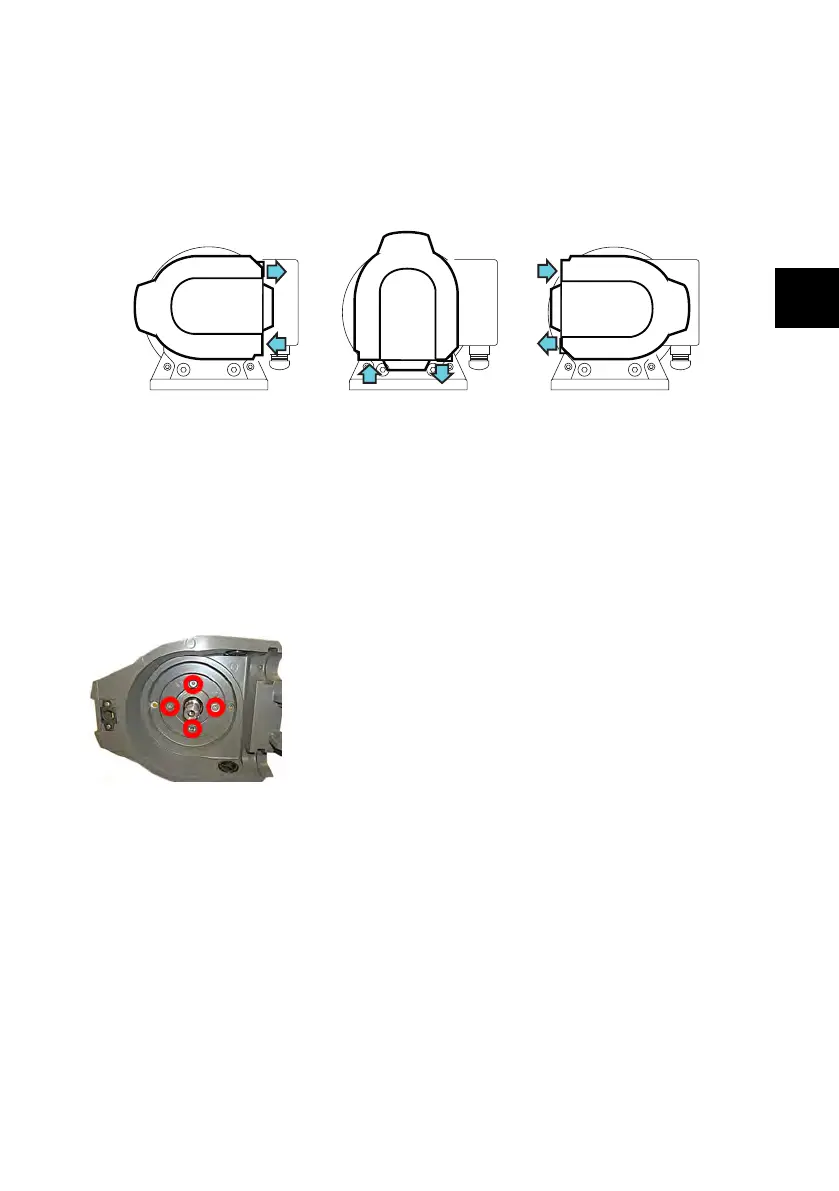

È possibile selezionare una qualsiasi delle tre posizioni di ingresso/uscita dei tubi.
Attacchi a destra Attacchi inferiori Attacchi a sinistra
l Assicurarsi che le filettature di montaggio della flangia dell'azionamento/del motore siano prive di
sporcizia o olio.
l Selezionare l'orientamento richiesto, quindi montare il corpo sull'albero motore e sulla borchia di
posizionamento.
l Allineare la guida orizzontalmente/verticalmente in modo che i quattro fori di posizionamento siano
allineati con i forifilettatidella piastra frontale.
l Fissare il corpo all’azionamento utilizzando le quattro viti di fissaggio fornite in dotazione utilizzando
un cacciavite “pozidriv N°2” adatto.
l Assicurarsi che il morsetto di terra sul corpo sia collegato a terra.
