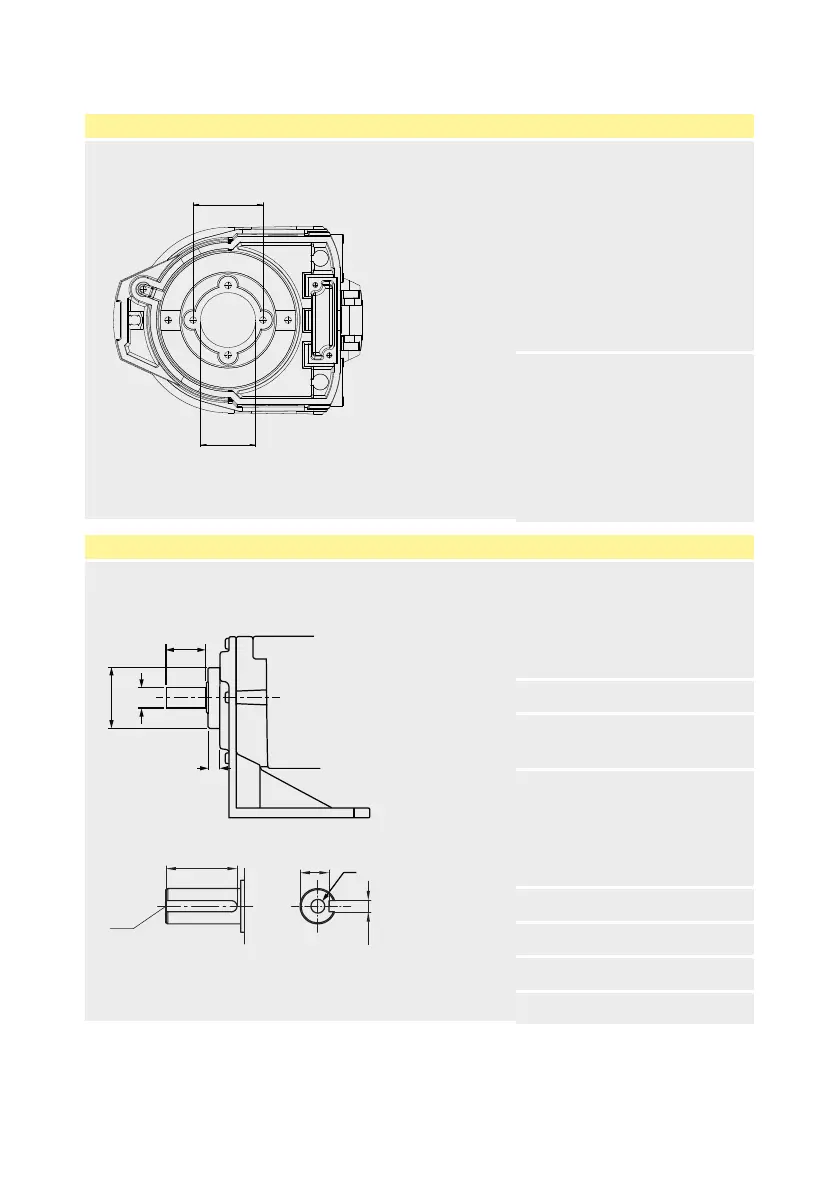

Dimensions de montage de la tête de pompe
Dimensions de montage
A
B
A
4 trous Ø6,5mm (0,26″)
sur un cercle de
Ø70,0mm (2,76″)
B Ø57,0 (2,24″)
Dimensions de l’arbre d’entraînement
A
D
E
E
F G
C
H
B
A
Ø 19mm (0,75″) h6
[ajustement ISO avecjeu
(positionnement), plage
de tolérance max/min en
mm = 19,000 à 18,987]
B Ø40mm (1,57″)
C
10,0/11,0mm
(0,39/0,43″)
D
Ø 57mm (2,24″) h6
[ajustement ISO avecjeu
(positionnement), plage
de tolérance max/min en
mm = 57 à 56,981]
E M6 x 18
F 38mm (1.50″)
G 15,5mm (0.61″)
H 6mm (0.24″)
