Watson-Marlow 620RA - Page 293

11 PB0347:m-620atex-pt-03

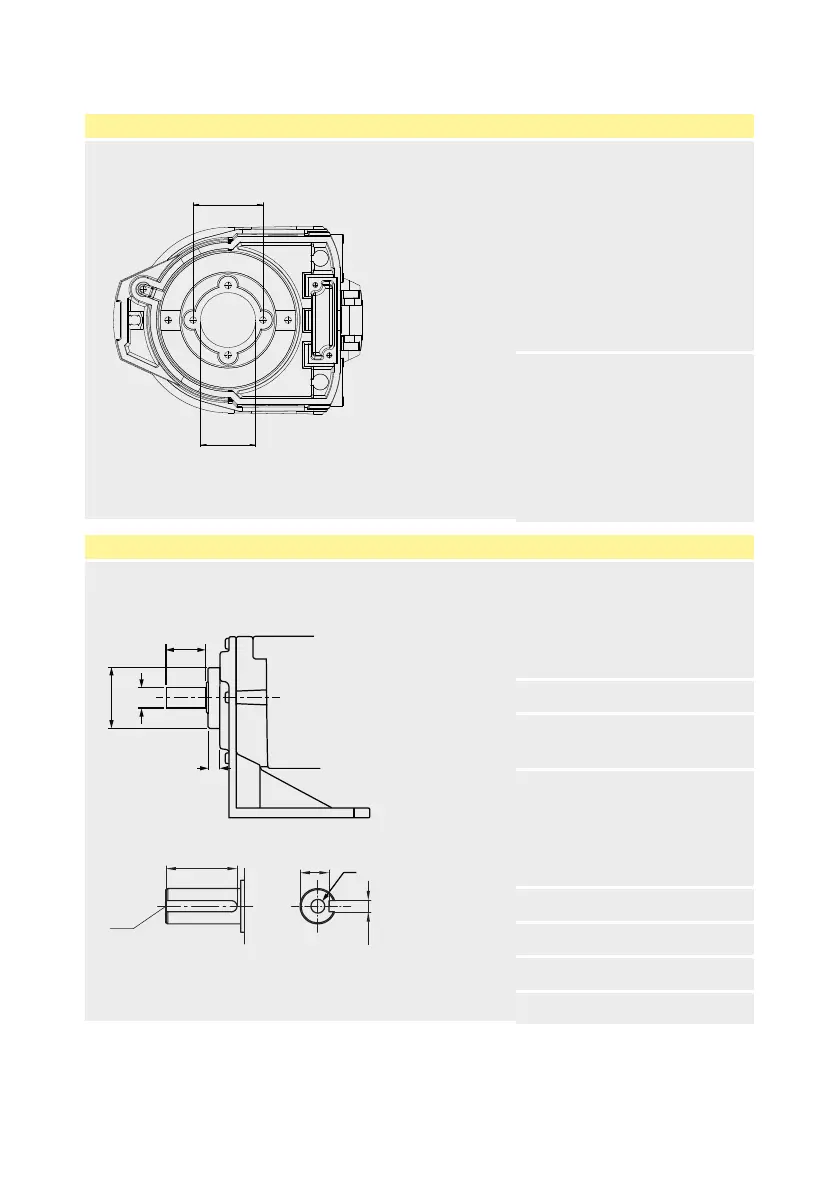

Dimensões na montagem do cabeçote
Dimensões de montagem
A
B
A
4 de Ø6,5 mm (0,26″)
sobre Ø70,0 mm (2,76″)
de circunferência
B Ø57,0 (2,24″)
Dimensões de eixo de acionamento
A
D
E
E
F G
C
H
B
A
Ø 19 mm (0,75″) h6
[Ajuste com folga ISO,
faixa de tolerância
máx/mín em mm =
19,000 a 18,987]
B Ø40 mm (1,57″)
C
10,0/ 11,0mm (0,39/
0,43″)
D
Ø57 mm (2,24″) h6
[Ajuste com folga ISO,
faixa de tolerância
máx/mín em mm = 57 a
56,981]
E M6 x 18
F 38mm (1,50″)
G 15,5mm (0,61″)
H 6mm (0,24″)
