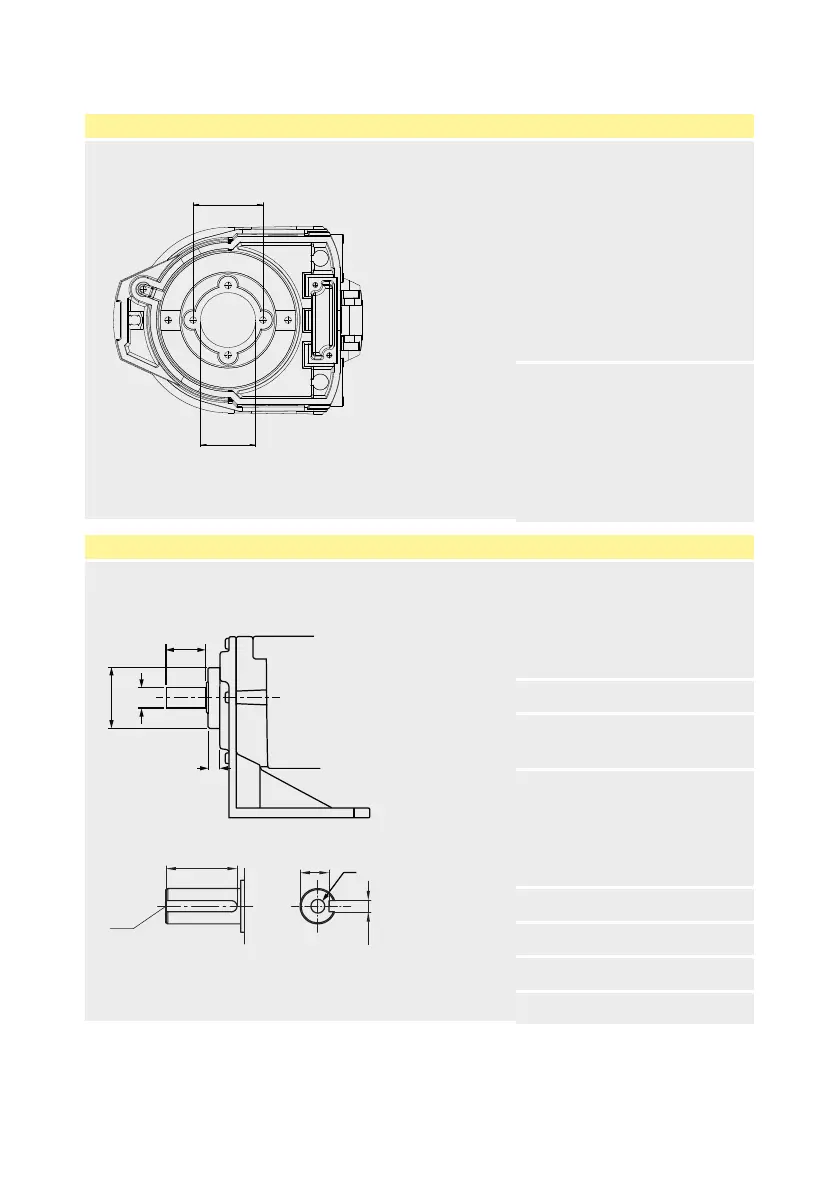

Dimensiones de montaje del cabezal
Dimensiones de montaje
A
B
A
4 orif. de Ø6.5mm
(0.26″) en un diám.
primitivo de Ø70.0mm
(2.76″)
B Ø57.0 (2.24″)
Dimensiones del eje motriz
A
D
E
E
F G
C
H
B
A
Ø19mm (0.75″) h6
[encaje c/separación ISO
(ubicación), rango
máx./mín. de tolerancia,
en mm = 19.000 a 18.987]
B Ø40mm (1.57″)
C
10.0/11.0mm
(0.39/0.43″)
D
Ø57mm (2.24″) h6
[encaje c/separación ISO
(ubicación), rango
máx./mín. de tolerancia,
en mm = 57 a 56.981]
E M6 x 18
F 38mm (1.50″)
G 15.5mm (0.61″)
H 6mm (0.24″)
