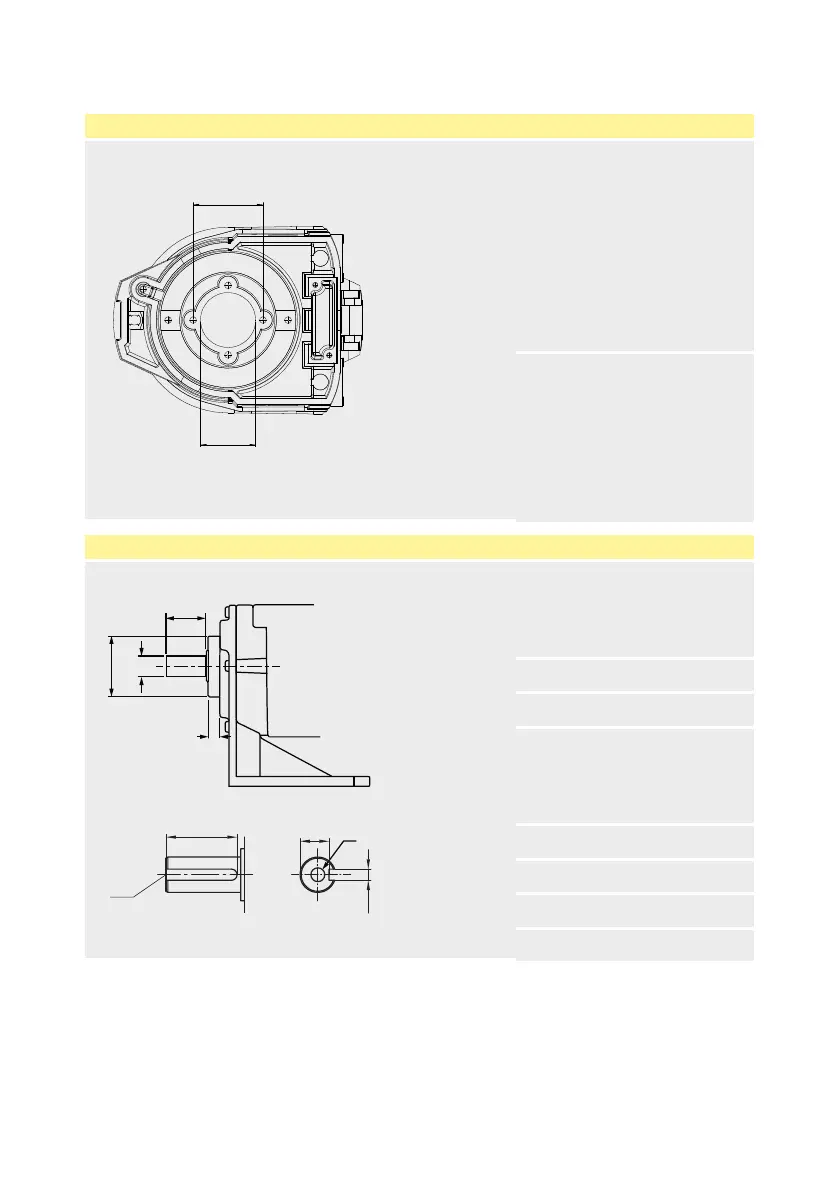

泵头安 装尺寸
安装尺寸
A
B
A
4 个 Ø6.5mm (0.26″)，位
于 Ø70.0mm (2.76″) PCD
上
B Ø57.0 (2.24″)
驱动轴尺寸
A
D
E
E
F G
C
H
B
A
Ø19mm (0.75") h6 [ISO
间隙( 位置) 配合，公差范
围最大/最小值 = 19.000
至 18.987mm]
B Ø40mm (1.57″)
C 10.0/11.0mm (0.39/0.43″)
D
Ø57mm (2.24") h6 [ISO
间隙( 位置) 配合，公差范
围最大/最小值 = 57 至
56.981 mm]
E M6 x 18
F 38mm (1.50″)
G 15.5mm (0.61″)
H 6mm (0.24″)
