13 PB0347:m-620atex-zh-03

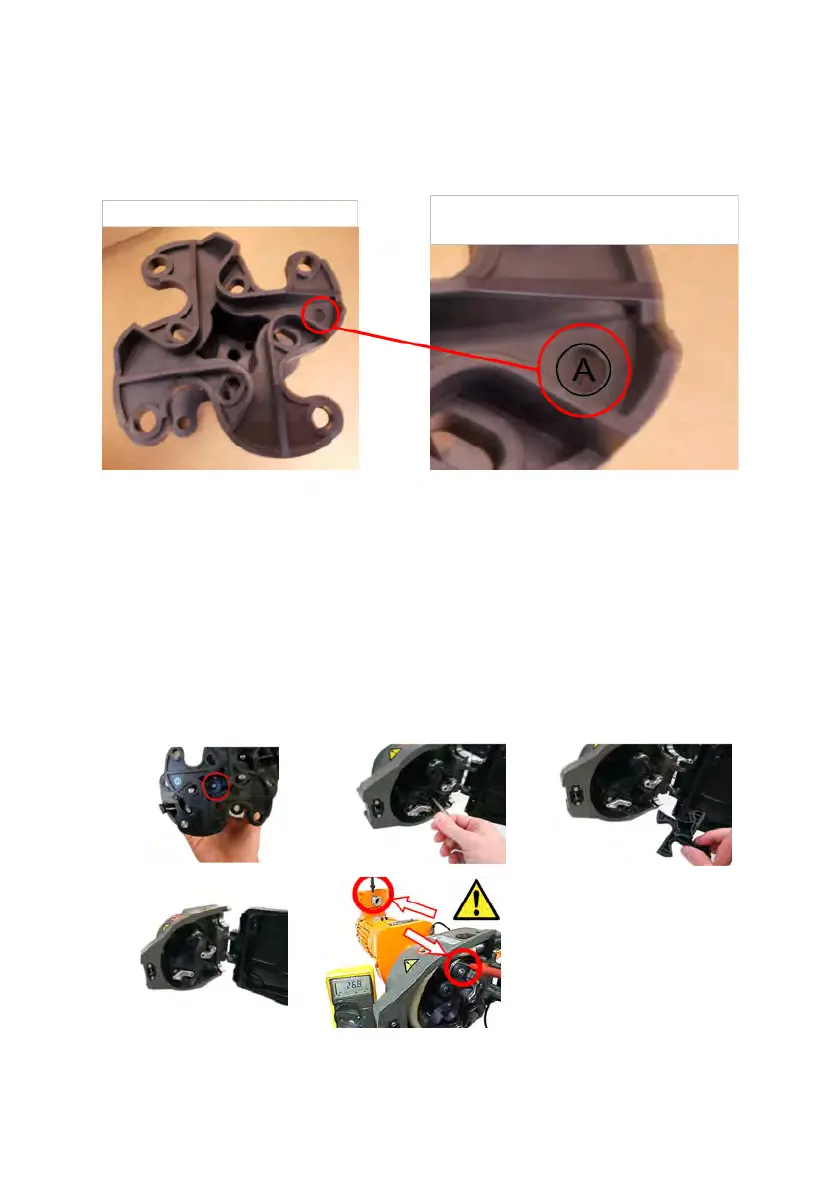

安装转 子
l 使用中性清洁剂和湿布检查并清洁驱动轴。
l 从新转子上卸下盖板。检查转子，确保转子上出现“A”符号，如下所示。如果转子上没有“A”符号，则不
要安 装此 零件，并联系 Watson Marlow 售后部门获取正确的 ATEX 组件。除 “A”之外 的任何字母都表
示转子不适合 ATEX 应用，如果安装，可能导致静电危害。
ATEX 转子 ATEX 转子在所示位置标有“A”
l 将驱动轴键放入键槽中，并在轴和键上涂抹一薄层润滑脂。
l 将转子的键槽与轴键槽 (1) 对齐，并将转子滑入到位，停在“停止”位。
注意：不要强行用力将转子卡到位，如果正确对齐，转子应很容易滑入到位。
l 确保整个驱动轴都安装到转子中。
注意：用“Loctite 218”螺纹锁固胶浸染的转子螺栓在更换前最多应进行三次拆卸/重安。为避免在三次拆卸
后更换转子螺栓，在重安之前，在转子螺纹上涂抹“Loctite 222”螺纹锁固胶。要确保转子毂长时间 固定在
驱动轴上，此操作至关重要。未能完成此操作将使泵头保修的条款和条件无效。
l 使用 5mm 内六角扳手将六角定位螺栓拧紧至 10Nm 扭矩。(2)
l 更换转子护套/盖 (3)。
l 测试转子组件上的金属点与电机导电部件 (5) 之间接地连接点的电阻。电阻必须 <1MΩ。
1.
2.
3.
4.
5.
