11 PB0347:m-620atex-ko-03

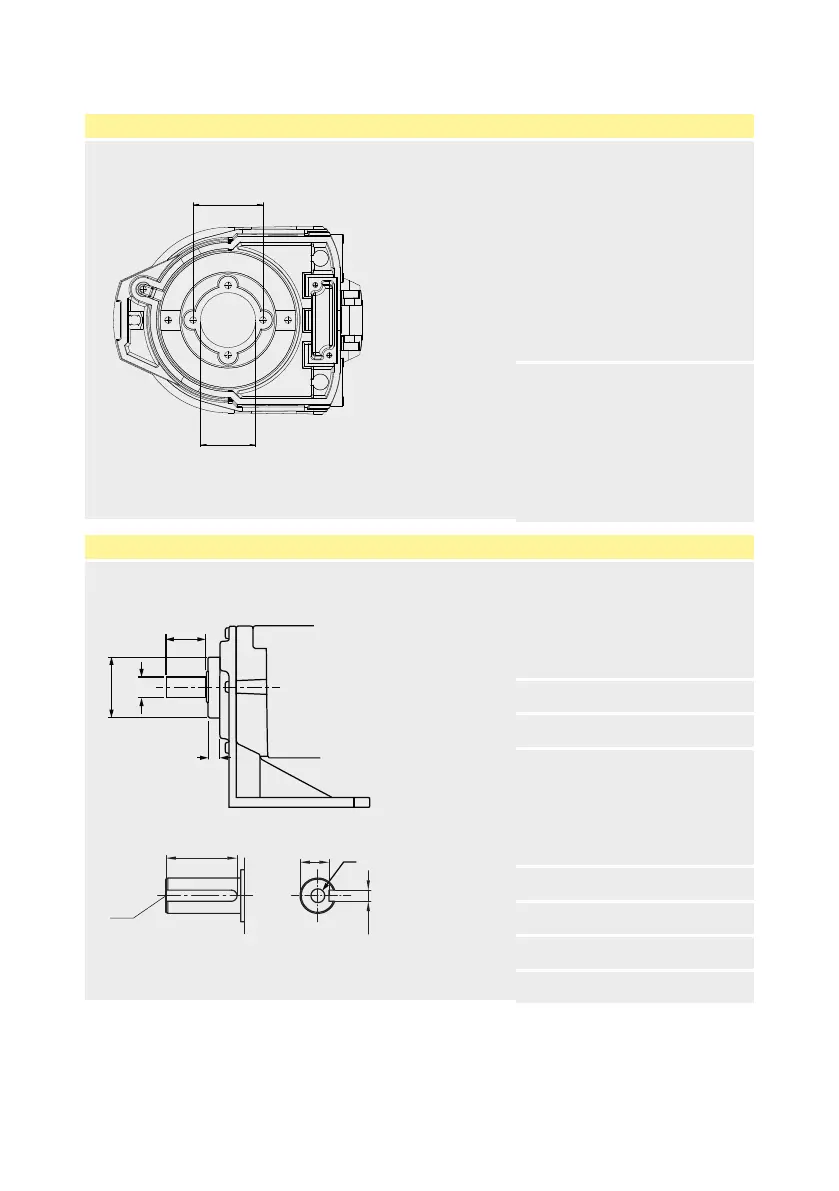

펌프헤 드 장 착 치 수
장착 치 수
A
B
A
Ø70.0mm (x2.76″) PCD
에서 동일 간격으로
Ø6.5mm (0.26.xx″) 구멍
네 개
B Ø57.0 (2.24″)
드라이브 샤프트 치수
A
D
E
E
F G
C
H
B
A
Ø19mm (0.75") h6 [ISO
클리어런스 (위치) 적합,
최대/최소 공차 허용 범
위 = 19.000mm to
18.987mm]
B Ø40mm (1.57″)
C 10.0/11.0mm (0.39/0.43″)
D
Ø57mm (2.24") h6 [ISO
클리어런스 (위치) 적합,
최대/최소 공차 허용 범
위 = 57.000mm to
56.981mm]
E M6 x 18
F 38mm (1.50″)
G 15.5mm (0.61″)
H 6mm (0.24″)
