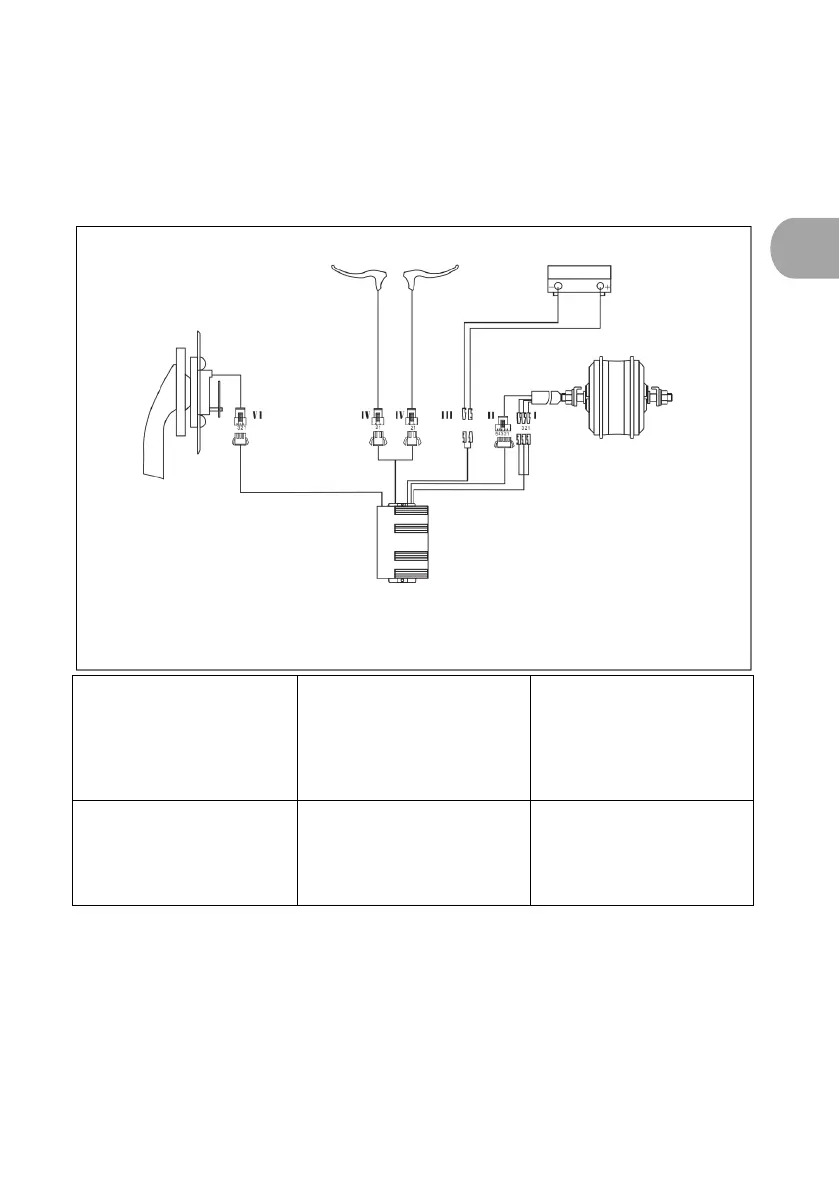

G. Schaltpläne und Spezifikationen
Wir behalten uns das Recht vor, das Produkt ohne Vorankündigung zu
ändern. Wenden Sie sich für weitere Informationen an Ihren Händler.
I. 3-phasiges
Motorkabel
1. Grün (Motor HA)
2. Gelb (Motor HB)
3. Blau (Motor HC)
II. Motor
1. Rot (+5V)
2. Gelb (Motor H3)
3. Grün (Motor H2)
4. Blau (Motor H1)
5. Schwarz (Erde)
III. Stromkabel
1. Rot (36V)
2. Schwarz (Erde)
IV. Bremshebelzug
1. Blau (Erde)
2. Rot (Signal des
Bremshebels)
V. Kabel
Geschwindigkeitssensor
1. Blau (Signal)
2. Rot (+5V)
3. Schwarz (Erde)
Bremse
Links
Rechts
Akku
Motor
Bürstenloser Controller
Schwarz
Rot
