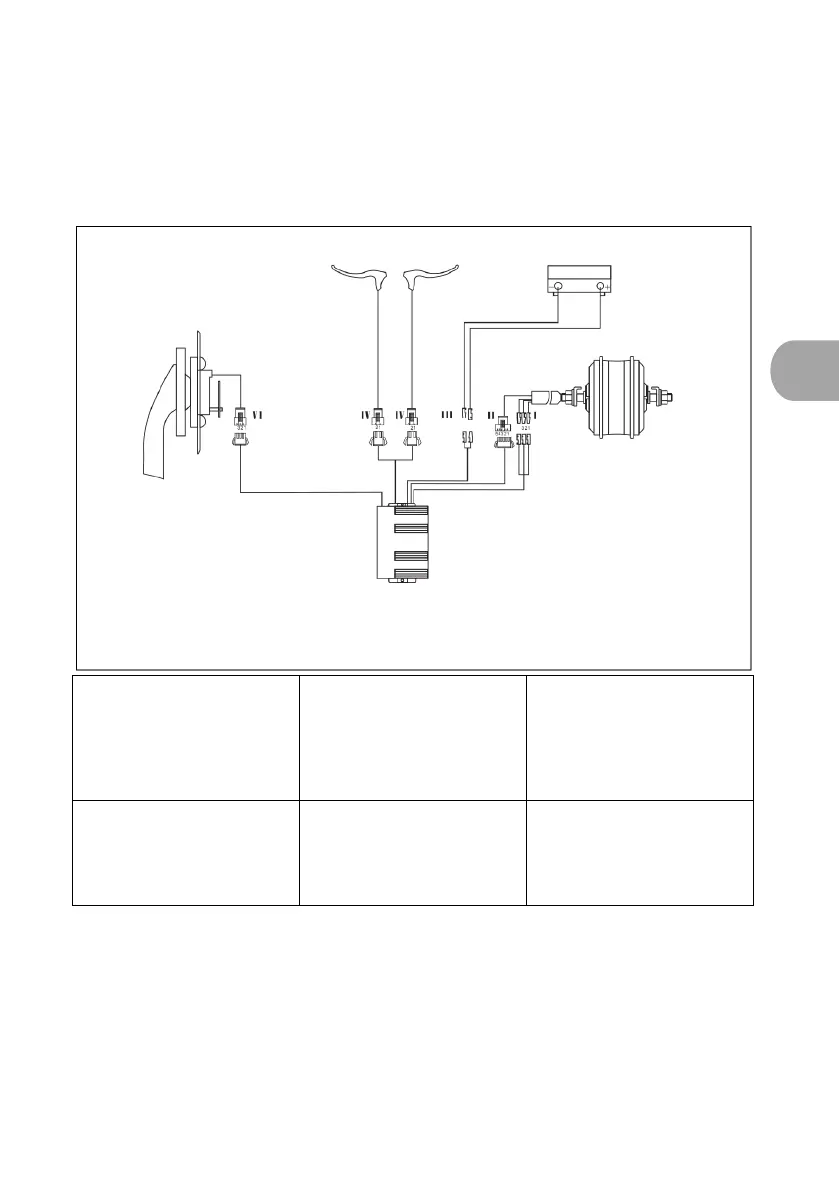

G. Schema elettrico e specifiche tecniche
Ci riserviamo il diritto di modificare questo prodotto senza preavviso.
Per informazioni aggiuntive contattare il proprio rivenditore.
I. Cavo motore trifase
1. Verde (motore HA)
2. Giallo (motore HB)
3. Blu (motore HC)
II. Motore
1. Rosso (+5 V)
2. Giallo (motore H3)
3. Verde (motore H2)
4. Blu (motore H1)
5. Nero (terra)
III. Cavo di
alimentazione
1. Rosso (36 V)
2. Nero (terra)
IV. Cavo leva del freno
1. Blu (terra)
2. Rosso (segnale della
leva freni)
V. Cavo sensore di
velocità
1. Blu (segnale)
2. Rosso (+5 V)
3. Nero (terra)
Freno
Sinistro
Destro
Batteria
Motore
Controller brushless
Nero
Rosso
