wayscral EVERYWAY E-50 - Diagrama Elétrico E Especificações

306
PT

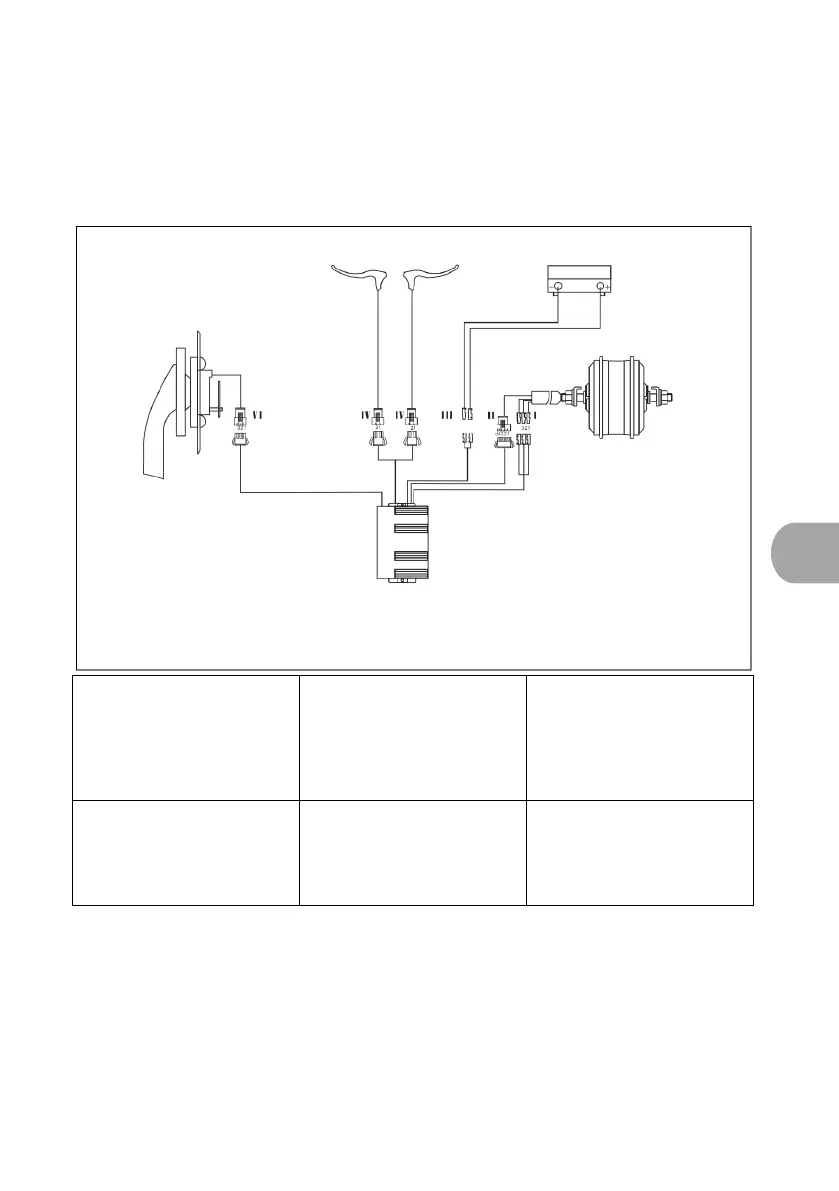

G. Diagrama elétrico e especificações
Reservamo-nos o direito de modificar, sem aviso prévio, este produto.
Para qualquer informação adicional, contacte o seu revendedor.
I. Cabo do motor 3
fases
1. Verde (motor HA)
2. Amarelo (motor HB)
3. Azul (motor HC)
II. Motor
1. Vermelho (+ 5 V)
2. Amarelo (motor H3)
3. Verde (motor H2)
4. Azul (motor H1)
5. Preto (terra)
III. Cabo de alimentação
1. Vermelho (36 V)
2. Preto (terra)
IV. Cabo alavanca do
travão
1. Azul (terra)
2. Vermelho (sinal da
alavanca dos travões)
V. Cabo sensor de
velocidade
1. Azul (sinal)
2. Vermelho (+ 5 V)
3. Preto (terra)
Travão
Esquerd
a
Direito
Bateria
Motor
Controlador sem escova
Preto
Vermelho
