wayscral EVERYWAY E-50 - Diagramme Électrique Et Spécifications

37
FR

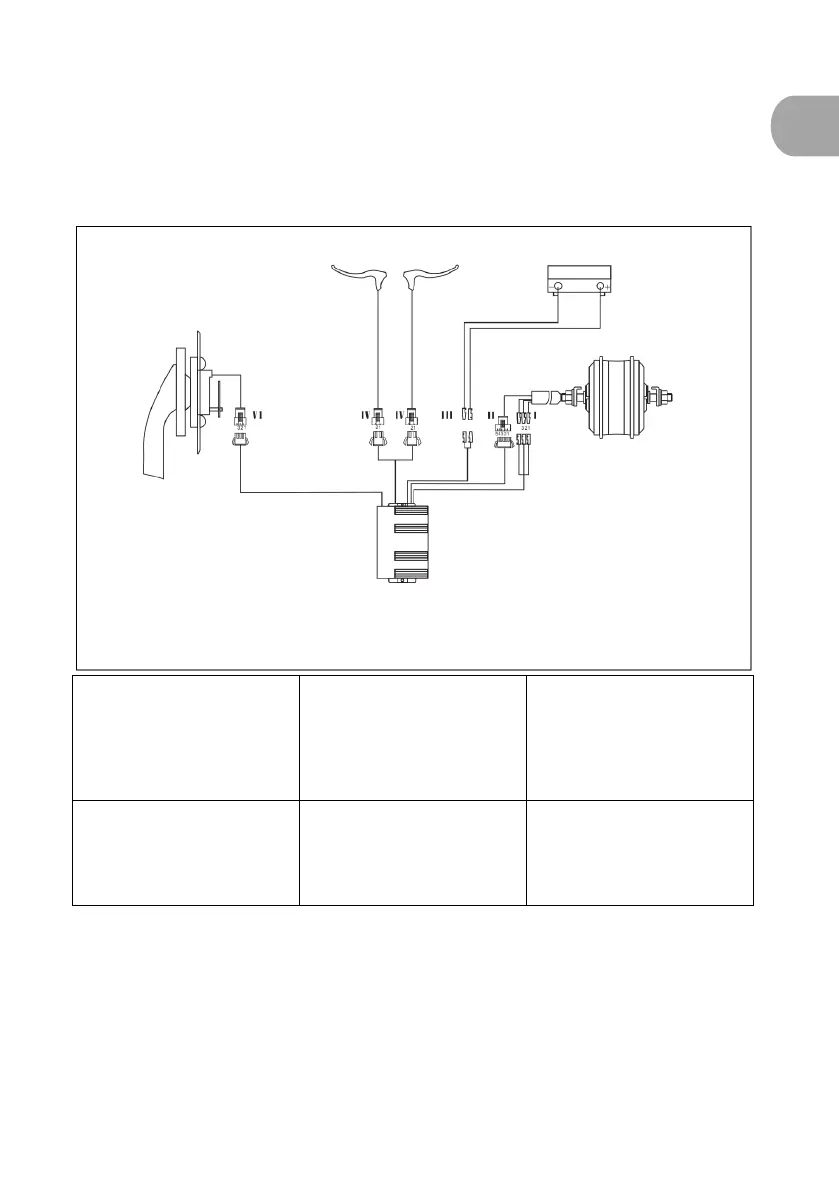

G. Diagramme électrique et spécifications
Nous nous réservons le droit, sans préavis, de modifier ce produit. Pour
toute information complémentaire, veuillez contacter votre revendeur.
I. Câble moteur 3
phases
1. Vert (moteur HA)
2. Jaune (moteur HB)
3. Bleu (moteur HC)
II. Moteur
1. Rouge (+5V)
2. Jaune (moteur H3)
3. Vert (moteur H2)
4. Bleu (moteur H1)
5. Noir (terre)
III. Câble d’alimentation
1. Rouge (36V)
2. Noir (terre)
IV. Câble levier du frein
1. Bleu (terre)
2. Rouge (signal du levier
freins)
V. Câble senseur de
vitesse
1. Bleu (signal)
2. Rouge (+5V)
3. Noir (terre)
Frein
Gauche
Droit
Batterie
Moteur
Contrôleur sans balai
Noir
Rouge
