106

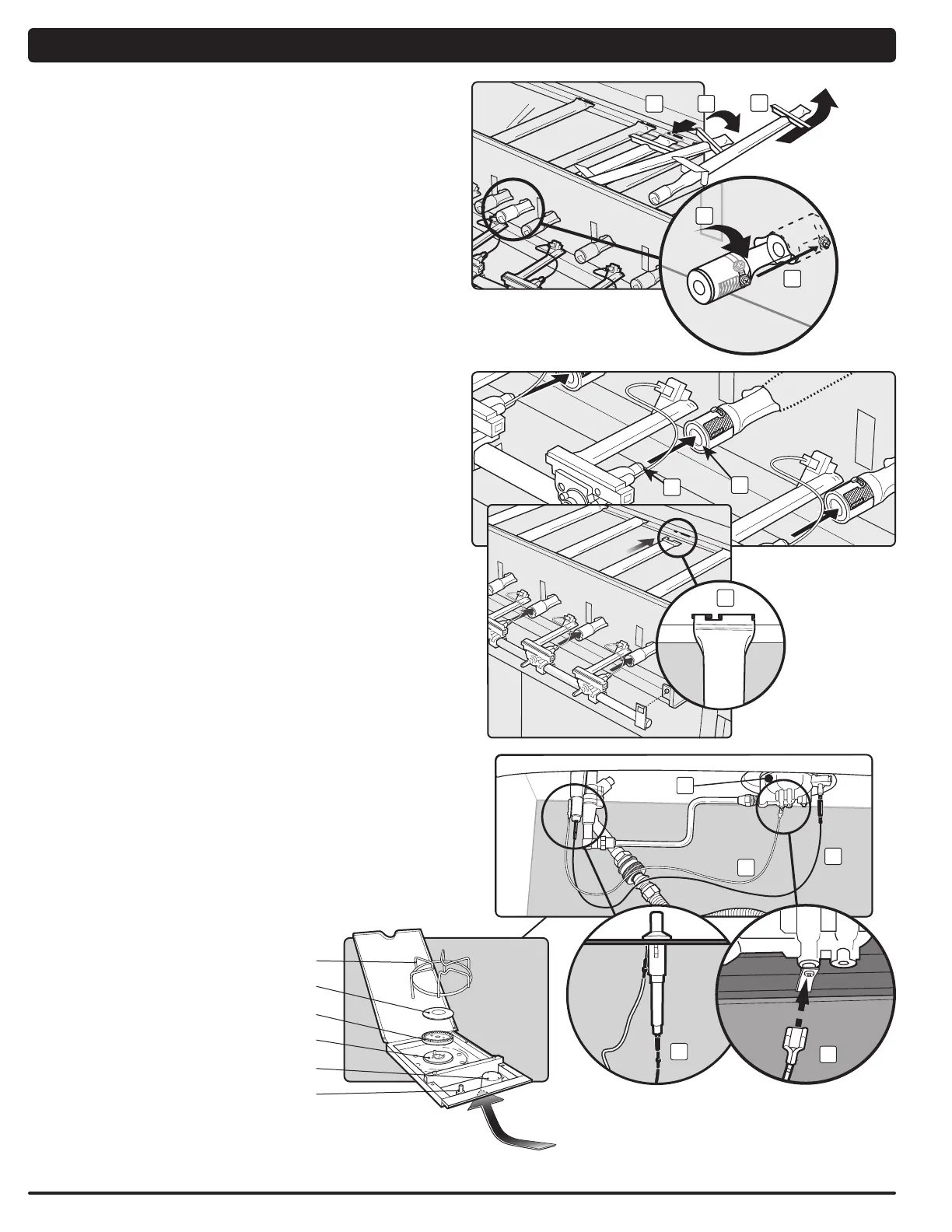

Pour retirer le brûleur Sear Station
®
, tirez le tube du brûleur vers vous. Ceci le retire de
l’encoche du tube du brûleur (7). Ensuite, faites pivoter le tube dans le sens des aiguilles
d’une montre (8), en veillant à faire pivoter le tube de sorte que la vis à l’extrémité du
tube (9) s’encastre dans l’encoche de l’ouverture de la protection contre la chaleur (10).
Lorsque le tube du brûleur est dégagé, retirez-le du boîtier de cuisson (11).
A) Pour réinstaller l’ensemble du collecteur, inversez les étapes de “Retirer le panneau
de commandes” tel que décrit précédemment.
m ATTENTION : Les orifices du brûleur (12) doivent être
positionnés correctement au-dessus des orifices des valves
(13). Assurez-vous que l’extrémité opposée des tubes du
brûleur (14) est correctement alignée avec les fentes à
l’arrière du boîtier de cuisson. Vérifiez que le montage est
correct avant de fixer le collecteur en place.
m MISE EN GARDE : Une fois que vous aurez remis en place
les conduites de gaz, celles-ci devraient faire l’objet d’un
contrôle de détection des fuites au moyen d’une solution
d’eau savonneuse avant toute utilisation du grill. (Voir,
“Détection des fuites de gaz.”)
◆
mAINTENANcE
3
1
1
2
2
Grille du brûleur latéral
Cache du brûleur latéral
Anneau et tête du brûleur latéral
Electrode de l’allumeur
Bouton de commande
Allumeur
MAINTENANCE DU BRULEUR LATERAL
m MISE EN GARDE: La totalité des commandes de gaz et
des valves d’alimentation devraient être positionnées sur
ARRÊTÉ.
Assurez-vous que le câble noir est branché entre l’allumeur et l’électrode.
Assurez-vous que le câble blanc est branché entre l’allumeur et la pince de
raccordement à la terre.
L’étincelle devrait être blanche/bleue, pas jaune.
A) Câble de l’allumeur (1)
B) Câble de raccordement à la terre (2)
C) Brûleur (3)
◆
4
3
1 2
5
7
8
9
10
11
3
13
12
14
