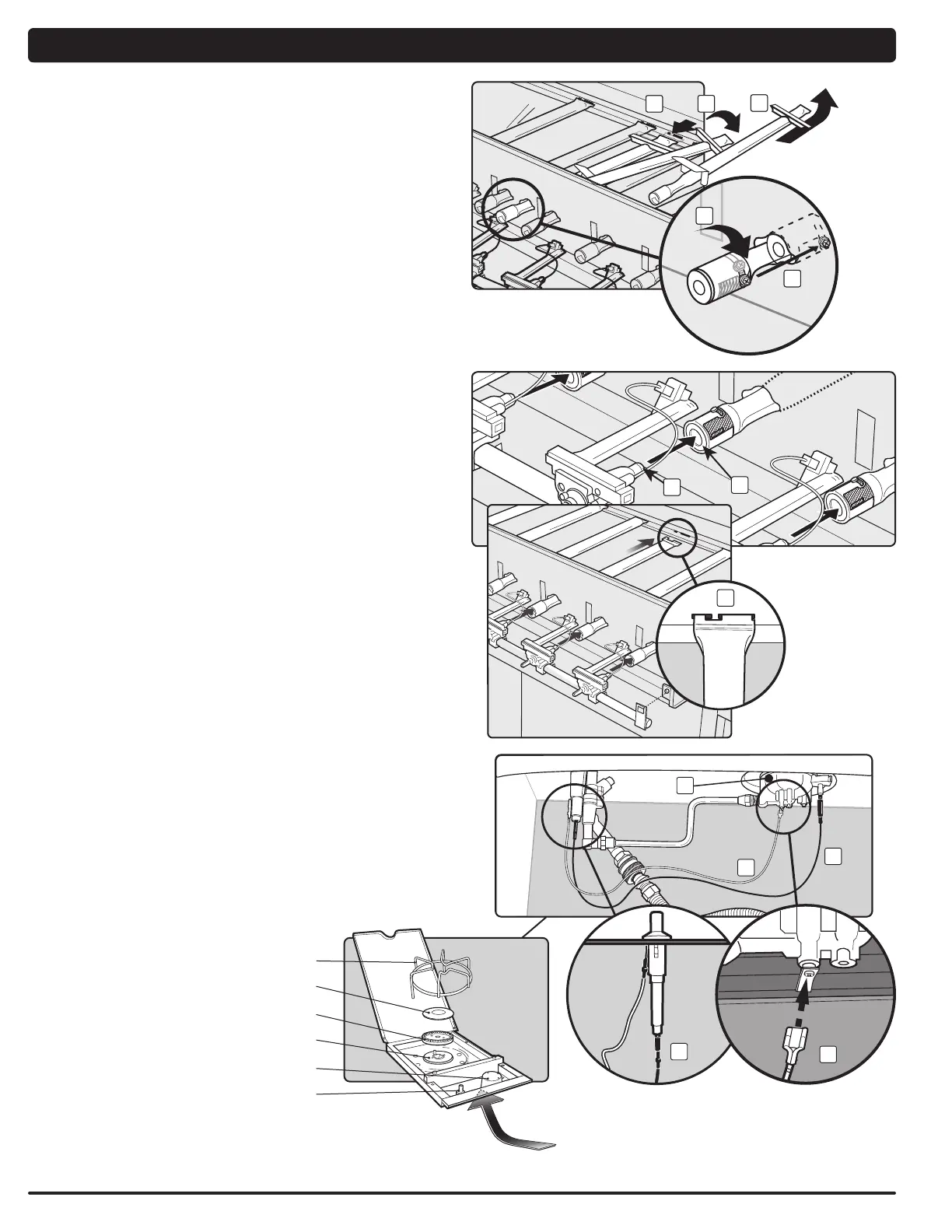

Cómo sacar el quemador de la estación para dorar Sear Station
®
Para sacar el quemador de la estación para dorar Sear Station
®
, hale el tubo quemador
hacia usted. Eso lo saca de la muesca del tubo quemador (7). Luego gire el tubo en
dirección de las agujas del reloj (8), cercionándose de girarlo de tal manera que el
tornillo en el extremo del tubo (9) pase a través de la muesca en la abertura de la
pantalla térmica (10) Cuando el tubo del quemador quede liberado, sáquelo de la caja
de cocción (11).
A) Para reinstalar el ensamble del múltiple, invierta los pasos previamente descritos en
“Retire el panel de control.”
m PRECAUCIÓN: Los agujeros del quemador (12) deben
colocarse correctamente sobre los orificios de las
válvulas (13). Asegúrese de que los extremos opuestos de
los tubos quemadores (14) estén debidamente alineados
en las ranuras del lado posterior de la caja de cocción.
Antes de atornillar el múltiple en su sitio, verifique que esté
correctamente ensamblado.
m ADVERTENCIA: Tras reinstalar las líneas de gas y antes
de usar la barbacoa, dichas líneas deberán inspeccionarse
con una solución de agua y jabón para verificar de que no
existan fugas de gas. (Vea “Compruebe que no haya fugas
de gas.”)
◆
MANTENIMIENTO DEL QUEMADOR LATERAL
m ADVERTENCIA: Todos los controles y válvulas de
suministro de gas deberán estar cerrados en la posición
APAGADO.
Asegúrese de que el cable negro esté conectado entre el encendedor y el electrodo.
Asegúrese de que el cable blanco esté conectado entre el encendedor y el clip de
conexión a tierra.
La chispa deberá ser de color blanco/azul, no amarilla.
A) Cable de encendido (1)
B) Cable de conexión a tierra (2)
C) Quemador (3)
◆
mANTENImIENTo
Parilla del quemador lateral
Tapa del quemador lateral
Aro y cabezal del quemador lateral
Electrodo de encendido
Perilla de control
Encendedor
4
3
1 2
5
7
8
9
10
11
3
13
12
14
