La barbacoa ilustrada
puede tener ligeras
diferencias con respecto
al modelo comprado.
Verifique

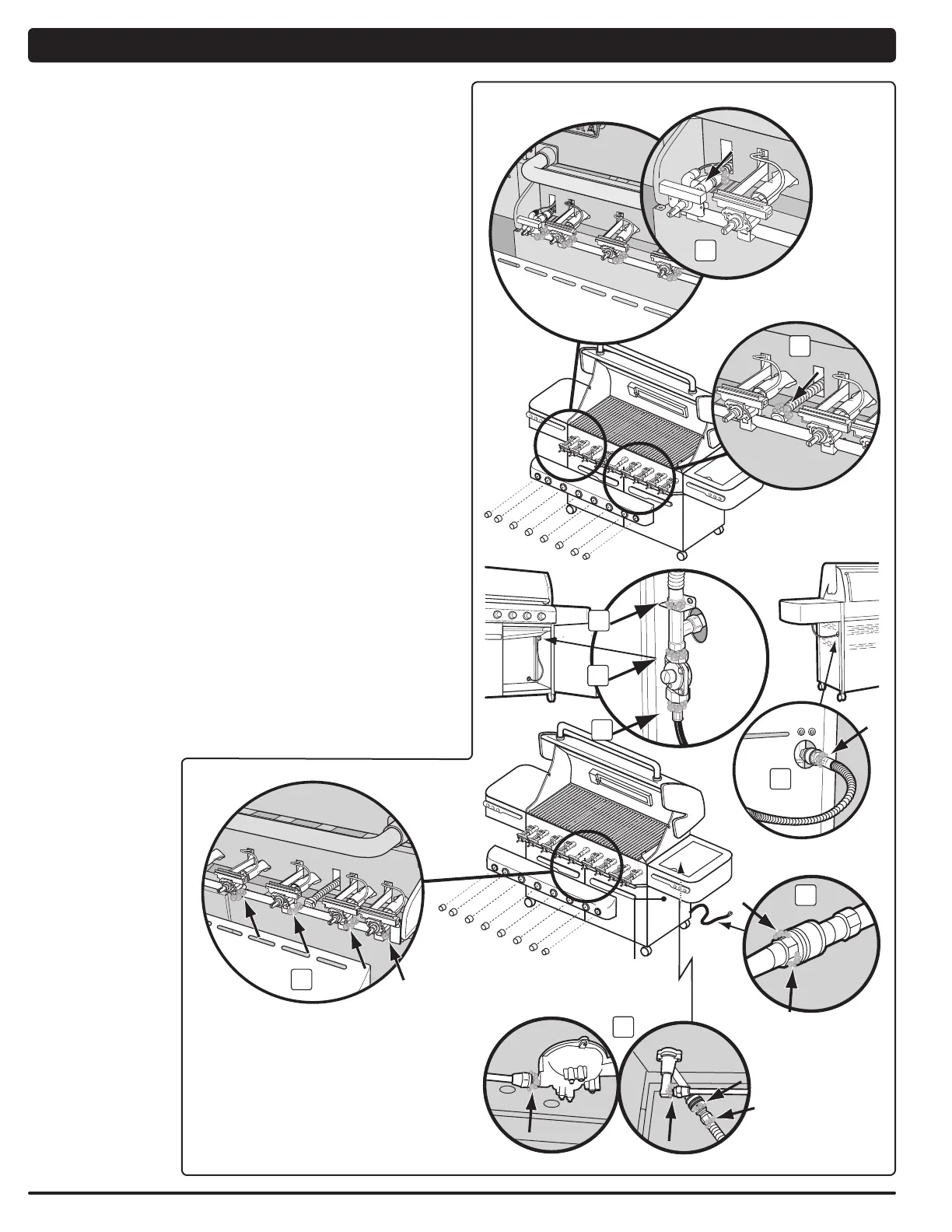

A) La conexión de la línea de gas principal al múltiple (1).
B) La conexión de la línea de gas al quemador del asador giratorio (quemador
infrarrojo) (2).
C) La conexión de la manguera de suministro de gas y el pasamuros (3).
D) La conexión del pasamuros al regulador (4).
E) La conexión del regulador a la manguera (5).
F) La conexión de la manguera del quemador lateral al pasamuros (6).
m ADVERTENCIA: Si hay una fuga en la conexión (1, 2, 3, 4,
5, o 6), vuelva a apretar la conexión con una llave y vuelva
a revisarla con la solución de agua y jabón. Si una fuga
persiste aun después de volver a apretar la conexión,
cierre el gas. NO OPERE LA BARBACOA. Contacte al
Representante de Atención al Cliente usando la información
de contacto en nuestro sitio web. Conéctese a
www.weber.com
®
.
G) La conexión de la manguera del quemador lateral a las conexiones del
desconectador rápido, de la válvula del quemador lateral y de los orificios (7).
H) La conexión de la manguera al desconectador rápido (8).
I) Las conexiones de las válvulas al múltiple (9).
m ADVERTENCIA: Si hubiese una fuga en las conexiones (7, 8,
o 9), cierre el gas. NO OPERE LA BARBACOA. Contacte al
Representante de Atención al Cliente usando la información
de contacto en nuestro sitio web.
Conéctese a www.weber.com
®
.
Cuando se haya completado la detección de fugas de gas, cierre el suministro de gas
en la fuente y lave las conexiones con agua.
Vuelva a instalar el panel de control
Partes requeridas: panel de control, tornillos y perillas de control del quemador.
A) Coloque el panel de control de vuelta sobre los soportes del mismo a cada lado del
frente de la caja de cocción.
B) Alinee los tornillos con los sus respectivos agujeros tanto en el panel de control
como en los soportes de este último.
C) Apriete los tornillos.
D) Introduzca las perillas de control correspondientes en los vástagos de las válvulas.
INSTRUccIoNES PARA EL GAS
