Weider Easy Compact 90 - Cable Diagram; High Cable Routing; Press Cable Routing; Low Cable Routing

14

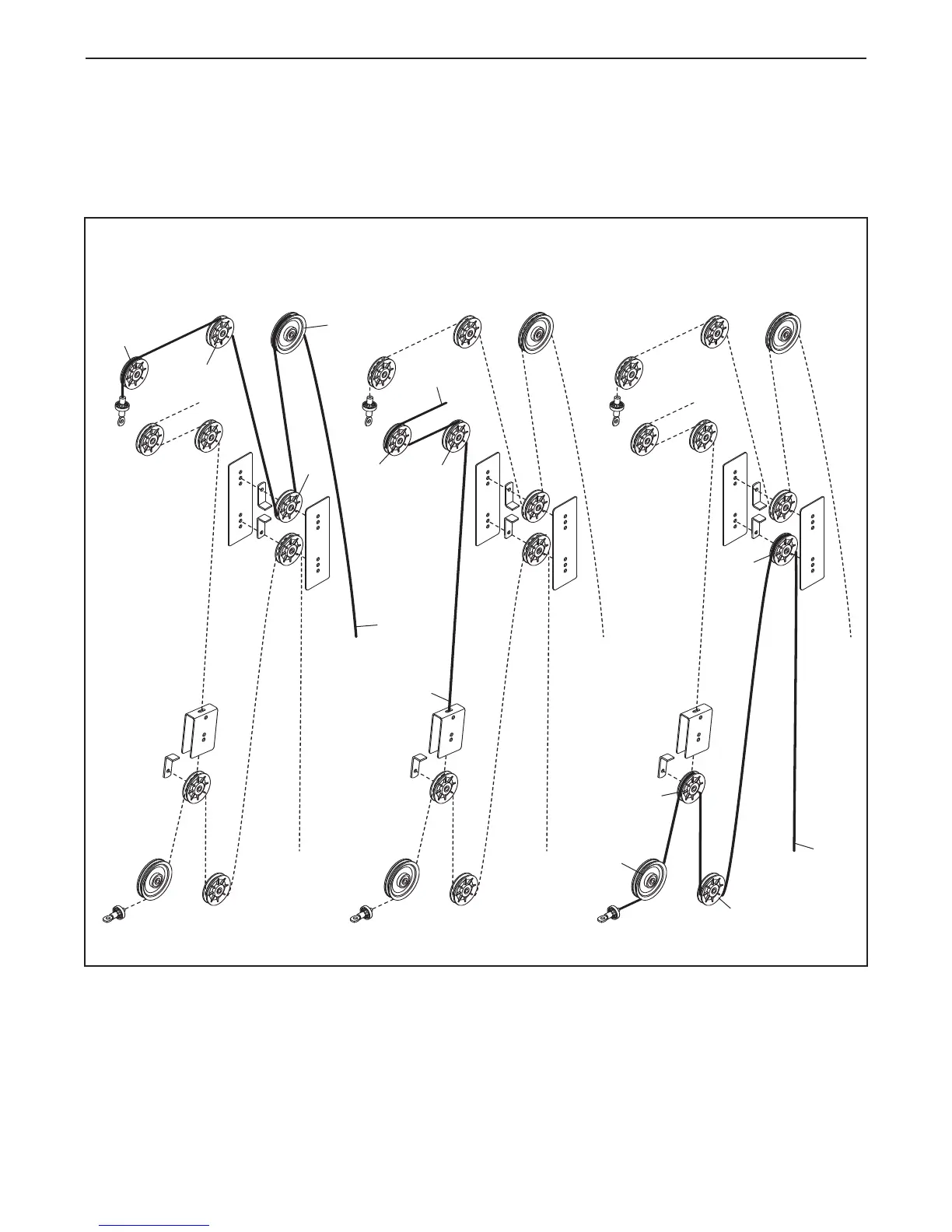

Il diagramma di seguito illustra la corretta disposizione dei cavi. I numeri in ogni disegno indicano la disposizione
del relativo cavo. Utilizzare il diagramma per accertare che i cavi e i blocca cavi vengano montati correttamente.
Q
ualora i cavi non vengano montati correttamente, il sistema pesi non funzionerà adeguatamente con possibili
danni. Accertare che i blocca cavi non entrino in contatto con i cavi o non li intralcino.
1
1
1
2
2
3
5
4
2
4
4
5
3
3
Cavo Alto (30)
Lunghezza 214 cm
Cavo Pressa (29)
Lunghezza 163 cm
Cavo Basso (31)
Lunghezza 391 cm
DIAGRAMMA CAVI
