MONTAGGIO

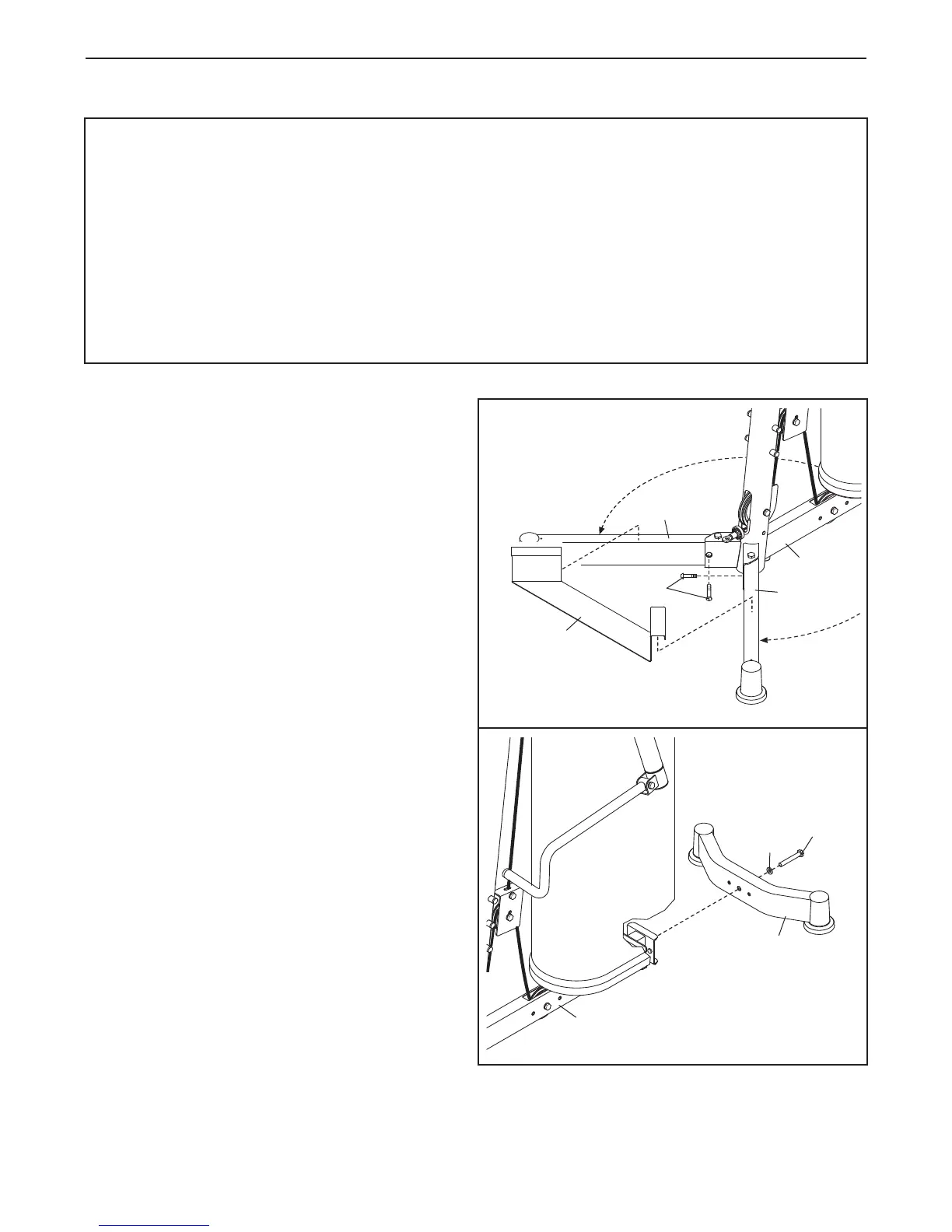

1. Con l’aiuto di un’altra persona, porre il sistema
pesi in posizione verticale. Ricorrere all’altra
persona per sorreggere il sistema pesi fino al
completamento della fase 1 del montaggio.
Ruotare i due Stabilizzatori Anteriori (3) nelle
posizioni indicate. Fissare ognuno degli
Stabilizzatori Anteriori (1) al Telaio (1) con una
Vite M12 x 30mm (72).
Infilare la Piastra Piede (93) sullo Stabilizzatore
Anteriore (3).
Orientare lo Stabilizzatore Posteriore (12) nel
modo indicato. Fissare lo Stabilizzatore
Posteriore al Telaio (1) con una Vite M12 x
60mm (77) e una Rondella M12 (83).
Per la comodità dell’utente, il sistema pesi viene
spedito quasi completamente montato. Prima di
ultimare il montaggio, leggere attentamente le
s
eguenti informazioni e istruzioni:
• Il montaggio richiede l’assistenza di un’altra per-
sona.
• A causa del suo peso e misure, delle sistema
pesi dovrebbe essere montato nel luogo dove
sarà poi utilizzato. Assicurarsi che ci sia abba-
stanza spazio per girare intorno delle sistema
pesi mentre lo montate.
•
Mettere tutti i pezzi della panca multifunzione in
una zona sgombra e rimuovere il materiale d’im-
ballaggio. Non disfarsi del materiale d’imballag-
gio fino a completo montaggio.
• Il montaggio richiede le chiavi esagonali e il
lubrificante in dotazione e un cacciavite Phillips
non in dotazione.
1
3
93
3
1
72
77
1
83
2
