20
68
34
35
35
36
44
52
47
35
52
68
69
71
43
34
36
35
MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI
COME STRINGERE I CAVI
Il cavo intrecciato, il tipo di cavo usato nella stazione
multifunzione, potrebbe allungarsi leggermente quan-
d
o viene usato per la prima volta. Se dovesse esserci
un allentamento ai cavi prima che qualsiasi tipo di
resistenza venga applicato agli stessi, questi dovran-
no essere regolati e strett.

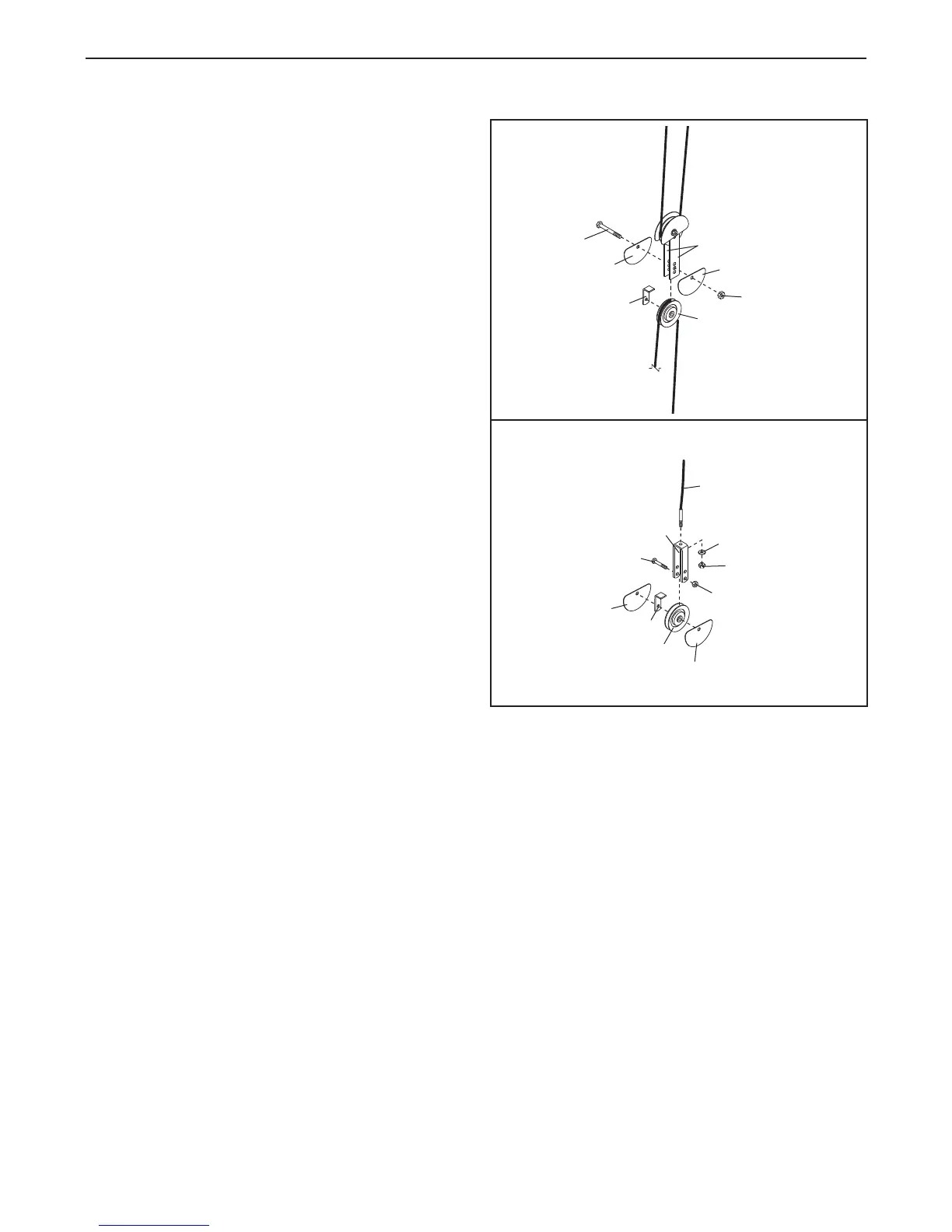

Il gioco può essere tolto spostando una Puleggia da
90mm (34), il Fermacavo (36) e due Guardiaditi (35)
in una serie di fori vicino al centro delle due Piastre
Puleggia (44). Togliere un Dado Autobloccante in
Nylon da M10 (68) e un Bullone da M10 x 52mm (52)
e rimontare la Puleggia, il Fermacavo e le Guardiaditi
nei nuovi fori presenti sulle Piastre Puleggia con un
Bullone e un Dado Autobloccante.
Il gioco può anche essere tolto spostando la Puleggia
da 90mm (34), il Fermacavo (36) e le due Guardiaditi
(35) nei fori superiori della Staffa ad "U" (43). Togliere
un Dado Autobloccante in Nylon da M10 (68) e un
Bullone da M10 x 52mm (52) e rimontare la Puleggia,
il Fermacavo e due Guardiaditi nei fori superiori pre-
senti sulla Staffa ad "U" con un Bullone e un Dado
Autobloccante.
É possibile togliere il gioco anche serrando la
Rondella da M8 (71) e un Dado Autobloccante in
Nylon da M8 (69) collegando il Cavo Corto (47) alla
Staffa ad "U" (43). Il Cavo Superiore (non raffigurato)
e la Piccola Staffa ad "U" (non raffigurato) può essere
regolato nello stesso modo.
Verificare che i cavi non siano troppo tesi altri-
menti il Peso Superiore (non raffigurato) verrà
sbalzato dal blocchetto pesi.
