7
2
3
1
17
17
37
70
57
2
68
68
10
71
69
6
6
71
3
58
39
69
69
Fori

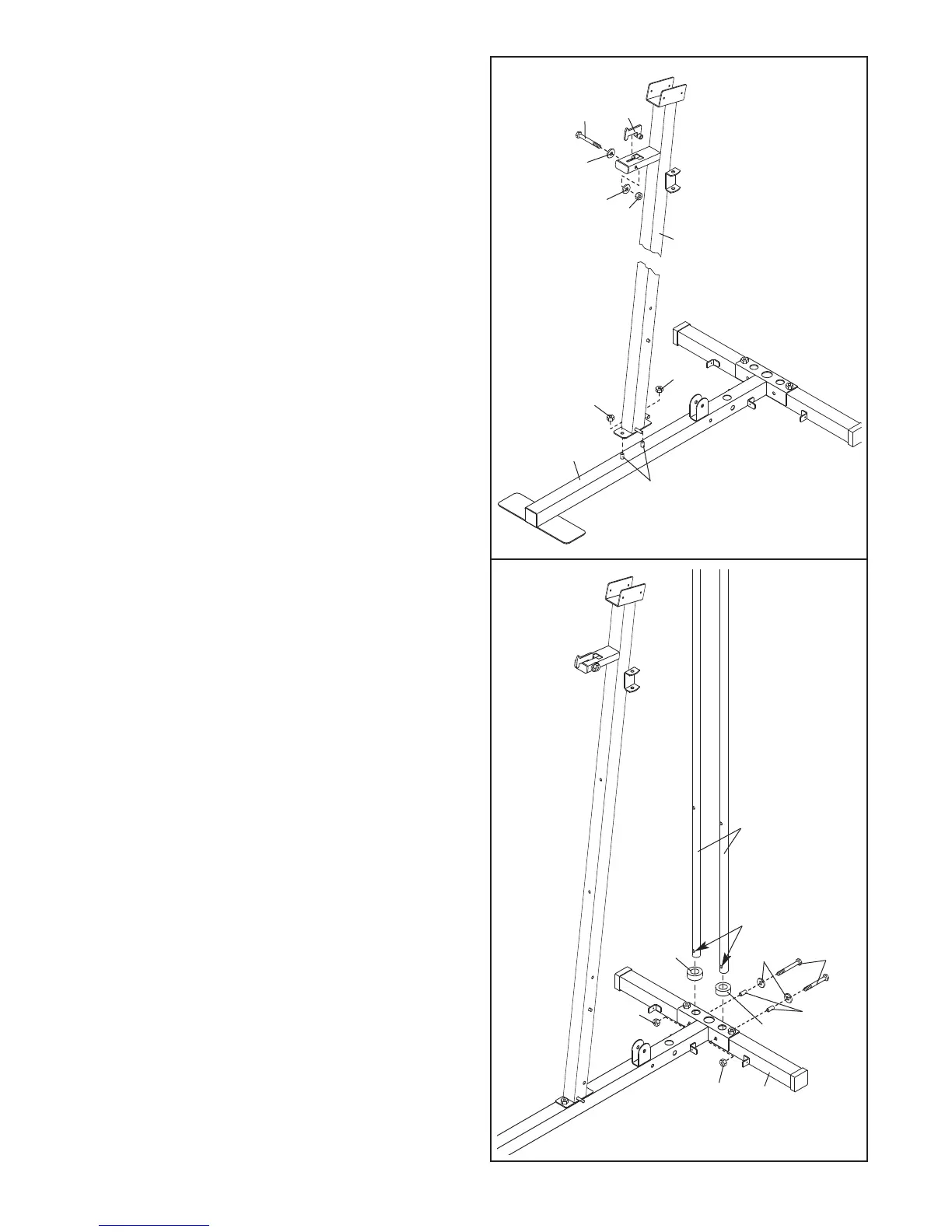

2. Fissare il Montante (3) alla Base (1) usando due
Bulloni Trasporto da M8 x 63mm (58) e due Dadi
A
utobloccanti in Nylon da M8 (69).
N
on stringere
troppo i Dadi Autobloccante.
Fissare il Blocco Telaio Distensioni (39) al Mon-
tante (3) con un Bullone da M8 x 63mm (66), due
Rondelle da M8 (71) e un Dado Autobloc-cante in
N
ylon da M8 (69).
N
on serrare eccessivamente
il Dado Autobloccante; il Blocco Telaio
Distensioni deve poter ruotare facilmente.
3. Montare due Respingenti Pesi (17) nei fori pre-
senti nello Stabilizzatore (2). Inserire due Guide
Pesi (10) negli stessi fori. Verificare che i fori
indicati siano vicini alla parte inferiore delle
Guide Pesi. Posizionare le Guide Pesi con due
Bulloni da M10 x 70mm (57), due Rondelle da
M10 (70), due Spaziatori Piccoli (37), e due Dadi
Autobloccanti in Nylon da M10 (68).
Stringere tutti i Dadi Autobloccanti in Nylon
da M10 (68) utilizzati nelle fasi da 1 e 3.
