Prima di iniziare il montaggio, leggere attenta-
mente le seguenti informazioni ed istruzioni:
•
Il montaggio richiede due persone.
• Mettere tutte le parti in una zona sgombra e
rimuovere il materiale d’imballaggio. Non disfarsi
del materiale d’imballaggio fino a completo mon-
taggio.
• Stringere a fondo tutte le parti al momento del
montaggio, a meno che istruito diversamente.
• Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
•
Per facilitare I’identificazione delle piccole
p
arti, utilizzare la T
A
BELLA
D
’IDENTIFICA-
ZIONE DELLE PARTI .
Per il montaggio è necessario utilizzare i
seguenti utensili (non in dotazione):
• due chiavi inglesi regolabili
• un maglio in gomma
• un cacciavite universale
• un cacciavite a croce
• lubrificante, come grasso o vaselina, ed
acqua saponata.
Il montaggio sarà più facile se avete delle chiavi a
tubo, delle chiavi aperte o chiuse, o delle chiavi a
nottolino.
Renditi il Montaggio più Facile
T
utto ciò che è presente in questo manuale è
disegnato per assicurare che la stazione multifun-
z
ione possa essere montato con successo da
chiunque. Tuttavia, la stazione multifunzione ha
numerose parti e che il procedimento di montag-
gio richiederà tempo. La maggior parte delle per-
sone scopre che con la giusta quantità di tempo a
disposizione il montaggio procederà senza intoppi.

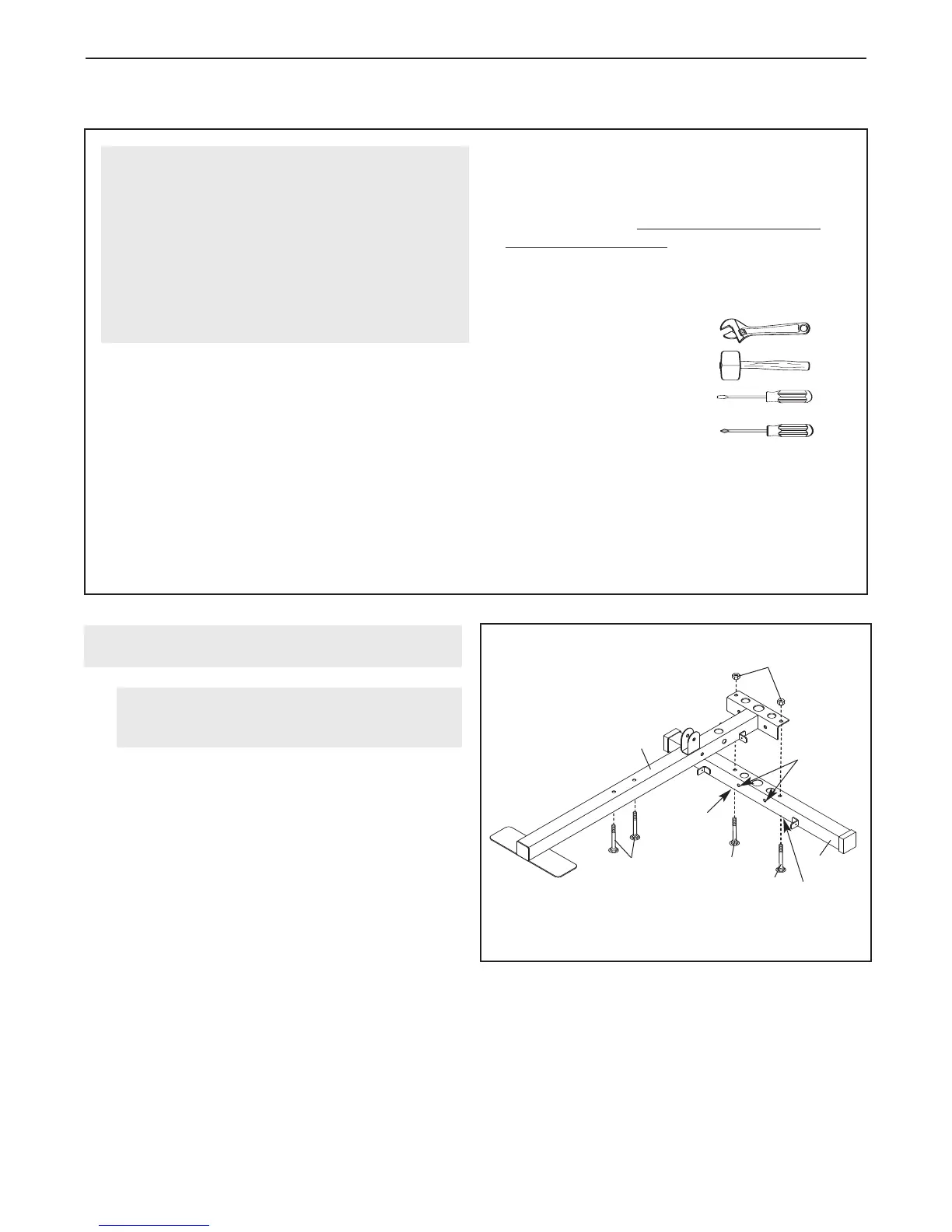

MONTAGGIO
1.
Orientare lo Stabilizzatore (2) come indicato con
i denti attorno ai fori verso il basso. Montare la
Base (1) allo Stabilizzatore con due Bulloni
Trasporto da M10 x 65mm (59) e due Dadi
Autobloccanti in Nylon da M10 (68). Non stringe-
re troppo i Dadi Autobloccante.
Inserire due Bulloni Trasporto da M8 x 63mm (58)
nella parte inferiore della Base (1). Nota: Potreb-
be essere d’aiuto mettere del nastro adesivo
sulle teste dei bulloni per mantenerli fermi sul
posto.
Montaggio Telaio
Prima di iniziare, assicurarsi di aver letto e
compreso le informazioni sopra elencate.
