WEISS GmbH 03/2002 11
2 Beschreibung der
Rundschalttische
2.1 Mechanik
Die Rundschalttische der TC-Typenreihe
werden von einem Zylinderkurvenschritt-
getriebe mit sinoiden Beschleunigungs- und
Bremsverhalten angetrieben. Dadurch wird
ein sehr weiches Anfahren und Abbremsen
erreicht.
Während der Drehphase des Rundtischtellers
rollen die Antriebselemente in der
Kurvenbahn der Antriebskurve (Rollreibung)
ab. In der Verriegelungsphase liegen zwei
Antriebsrollen vorgespannt an der
Antriebskurve an. Die Kurvenrollen sind
nadelgelagert.
2 Description of the Index
Tables
2.1 Mechanics
A cylindrical barrel cam with a sine type
acceleration and deceleration curve rotates
the index tables of the TC series. This allows
for a very soft start and stop operation.
During index the cam followers follow the
groove of the barrel cam in a rolling motion.
During dwell two cam followers touch the
groove under a preload. The cam followers
have needle bearings.

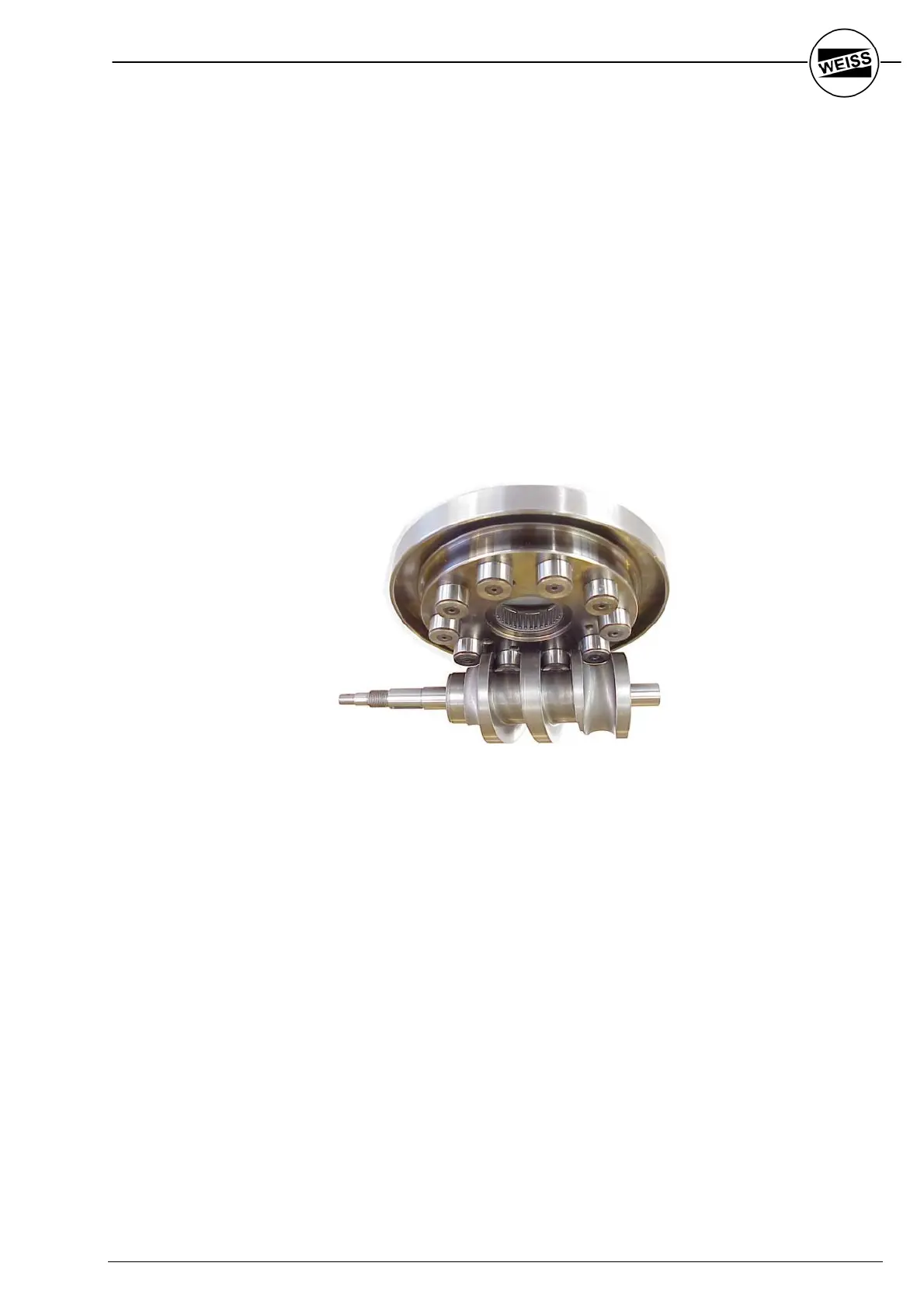

Fig. 2-1
