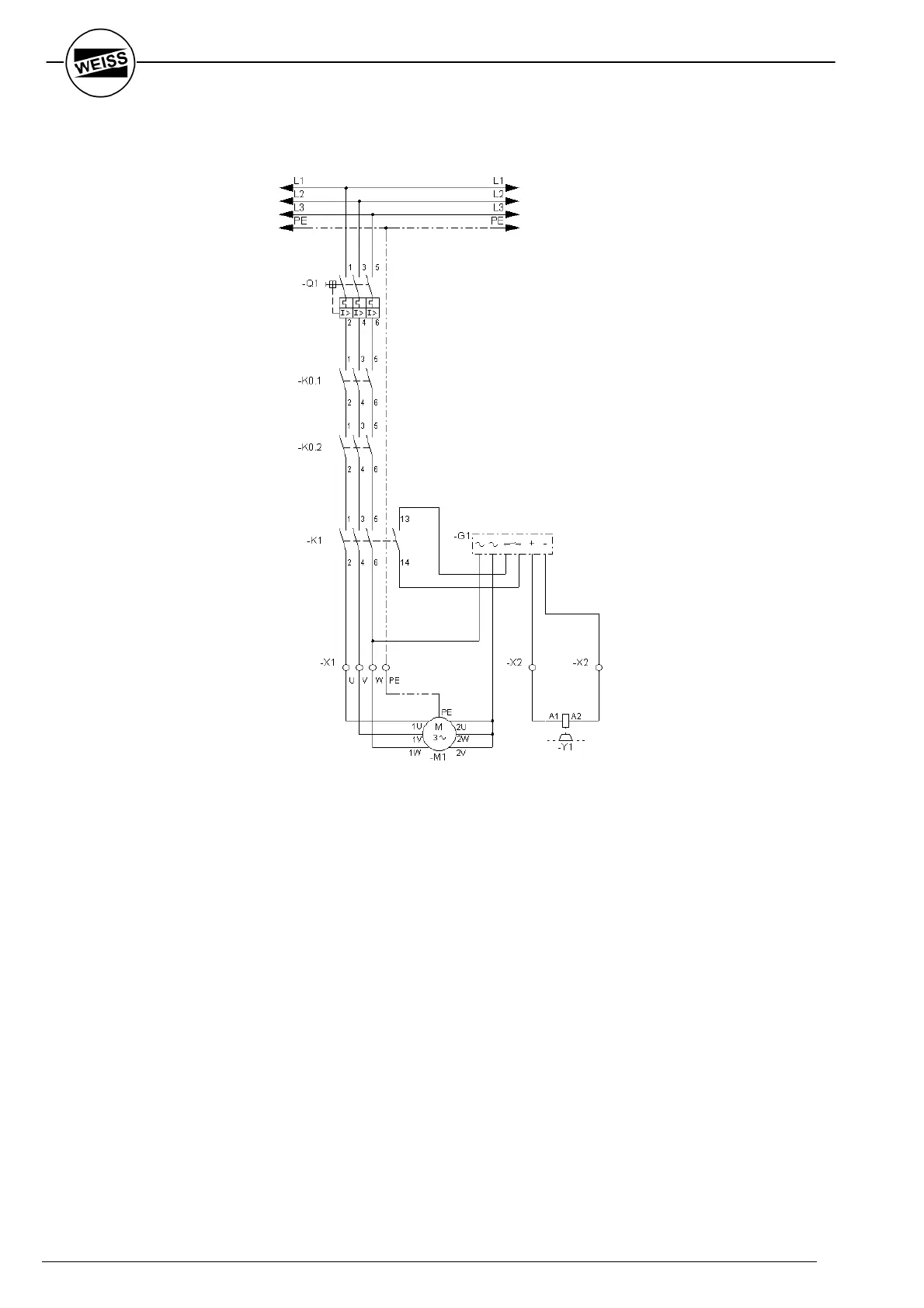

Schaltungsbeispiel für schnelllaufende
Rundschalttische
Example for fast cycling indexing tables
Fig. 3-9
Q1: Motorschutzschalter
K0.1, K0.2: Notausrelais
K1: Motorschütz
M1: Rundschalttischmotor
Y1: Bremse
G1: Bremsgleichrichter
Welche der beiden Varianten für Ihren Rund-
schalttisch gewählt wurde, entnehmen Sie
bitte der Auftragsbestätigung, dem
Lieferschein oder der Rechnung.
Q1: Protective motor switch
K0.1, K0.2: E-STOP Relay
K1: Motor Contactor
M1: Index Table Motor
Y1: Brake
G1: Rectifier for brake circuit
You can find the option, which was used, for
your application on the order confirmation, on
the shipping papers or on the invoice.
