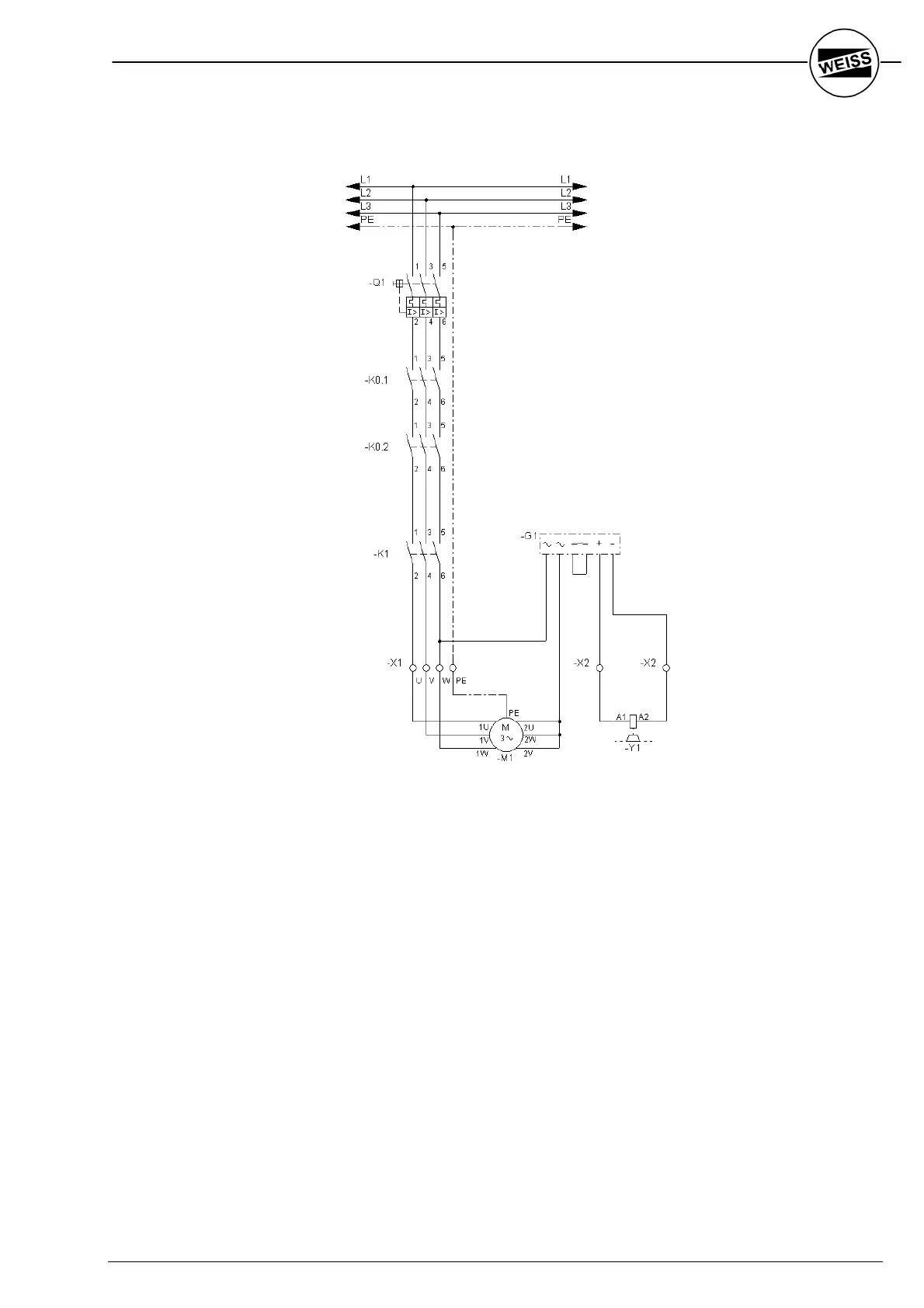

Schaltungsbeispiel für langsamlaufende
Rundschalttische
Example for slow cycling indexing tables
Fig. 3-8
Q1: Motorschutzschalter
K0.1, K0.2: Notausrelais
K1: Motorschütz
M1: Rundschalttischmotor
Y1: Bremse
G1: Bremsgleichrichter
Q1: Protective motor switch
K0.1, K0.2: E-STOP Relay
K1: Motor Contactor
M1: Index Table Motor
Y1: Brake
G1: Rectifier for brake circuit
