DE
WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX52
14375375.01 12/2019 EN/DE
WARNUNG!
Körperverletzungen,Sach-undUmweltschädendurch
im Fehlerfall ausgeblasene Rückwand
Durch die hohe Energie der im Fehlerfall ausgeblasenen
Rückwand besteht die Gefahr von Körperverletzungen oder
Sachschäden durch die herausgeschleuderte Rückwand und
danach austretenden Messsto.
▶
Es ist dafür zu sorgen, dass sich zu keinem Zeitpunkt
Personen oder Gegenstände an der Geräterückseite
benden können.
6.3 Installation
Je nach Anwendung ist das Gerät vor dem Einschrauben mit dem
Messsto zu befüllen, um eine einwandfreie Funktion sicherzustellen.
Nennlage nach EN 837-1 / 9.6.7 Bild 9: 90° ( ⊥ )
Prozessanschluss unten bzw. rückseitig

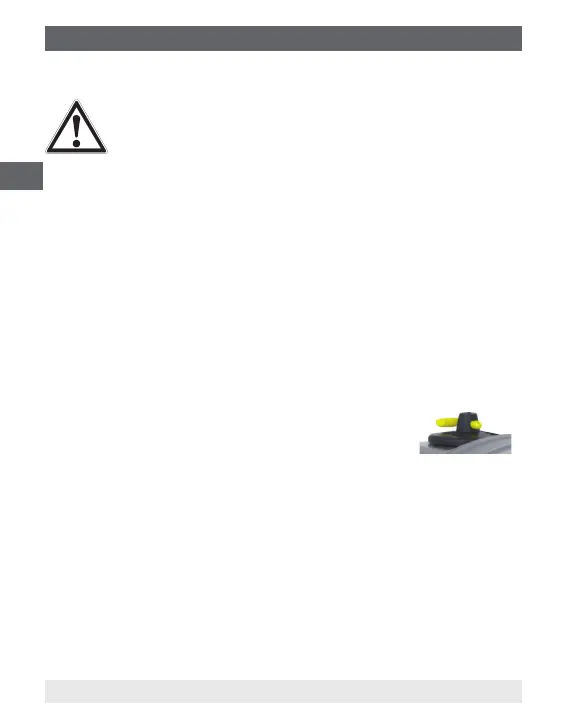

Belüftungsventil (falls vorhanden) nach der Montage önen bzw. von
CLOSE auf OPEN stellen. Die Ausführung des
Belüftungsventils ist abhängig vom Typ und kann von
der Darstellung abweichen!
Bei Anwendungen im Freien ist ein für die angegebene Schutzart
geeigneter Aufstellort zu wählen, damit das Manometer keinen
unzulässigen Witterungseinüssen ausgesetzt ist.
Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im
Betrieb keiner direkten Sonneneinstrahlung ausgesetzt werden!
Für eine sichere Druckentlastung im Fehlerfall muss bei Geräten mit
Entlastungsönung oder ausblasbarer Rückwand ein Abstand von
mindestens 20 mm zu jedem Gegenstand eingehalten werden.
6. Inbetriebnahme, Betrieb
