RACCORDEMENT DE COMPOSANTS EXTERNES AU SYSTÈME
9 Fr
Français
PRÉPARATIFS
Avant de raccorder le système, veuillez lire attentivement la procédure et les remarques suivantes. Pour de plus amples
informations sur les enceintes (NS-BP400), reportez-vous au mode d’emploi qui les accompagne.
• Ne branchez pas cet appareil ou les autres composants sur l’alimentation secteur sans avoir effectué au préalable le raccordement des
composants entre eux.
• Veillez à ce que les fils nus des enceintes ne puissent pas venir en contact, ni entre eux ni avec une pièce métallique de l’ampli-tuner.
L’ampli-tuner et/ou les enceintes risqueraient d’être endommagés.
• Tous les raccordements doivent être exacts : L (gauche) à L, R (droite) à R, « + » à « + » et « – » à « – ». Si le raccordement n’est pas
effectué correctement, aucun son ne sortira des enceintes et si la polarité du raccordement des enceintes n’est pas respectée, la
restitution du son sera peu naturelle et dénuée de graves. Consultez également le mode d’emploi pour chacun de vos composants.

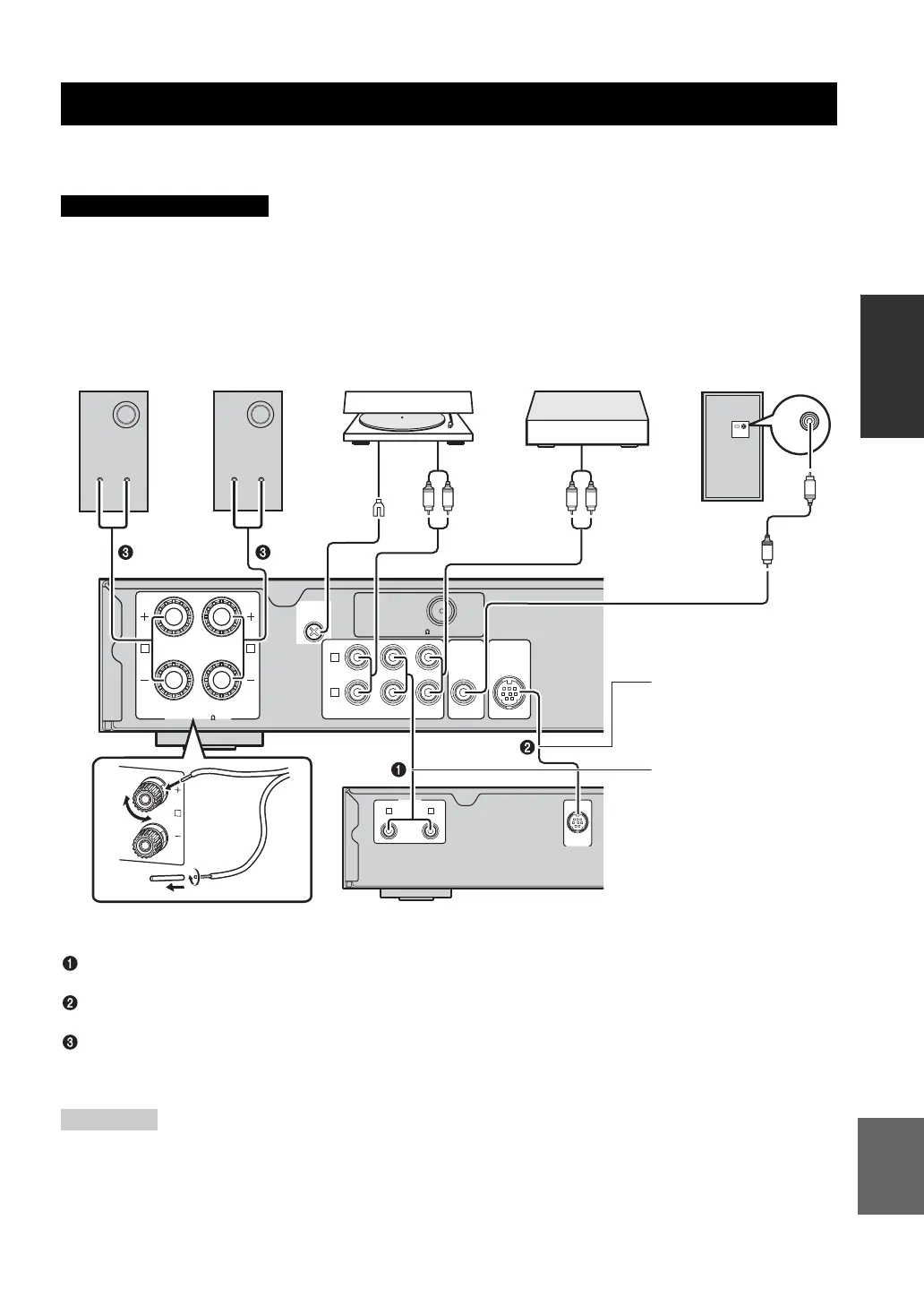

Raccordement du système
Reliez les prises CD (L/R) du récepteur aux prises de OUTPUT (L/R) du lecteur de CD avec le câble audio stéréo
RCA fourni.
Reliez la prise de SYSTEM CONNECTOR (TO : CD PLAYER) de l’ampli-tuner à la prise de
SYSTEM CONNECTOR (TO : RECEIVER) du lecteur de CD avec le câble de commande du système fourni.
Raccordez les bornes d’enceintes (L) de l’ampli-tuner aux bornes de l’enceinte gauche et les bornes d’enceintes (R)
de l’ampli-tuner aux bornes de l’enceinte droite avec les câbles d’enceintes fournis en même temps que la paire
d’enceintes (NS-BP400).
• Les enceintes NS-BP400 ne sont pas blindées magnétiquement. Par conséquent, installez-les à une certaine distance du moniteur. Lors
du raccordement d’enceintes autres que les NS-BP400, utilisez des enceintes possédant une impédance supérieure à 6Ω.
• Les prises PHONO ne sont compatibles qu’avec une platine à cartouche MM.
• Raccordez votre platine à la borne GND pour réduire les bruits dans le signal. Toutefois, il se peut que vous perceviez peu de bruits
sans la connexion à la borne GND pour certaines platines.
RACCORDEMENT DE COMPOSANTS EXTERNES AU SYSTÈME
AVERTISSEMENT
R L
OUTPUT
SYSTEM
CONNECTOR
TO:RECEIVER
75
UNBAL. FM
SPEAKERS:6 MIN.
R L
R
L
PHONO CD
GND
INPUT
SUB
WOOFER
OUTPUT
SYSTEM
CONNECTOR
TO:CD PLAYER
ANTENNA
AUX
RL RL
INPUT
INPUT
L
1
2
5
4
3
Ampli-tuner (R-1330)
(Modèle pour l’Europe)
Lecteur de CD (CD-1330)
Enceinte
gauche
(NS-BP400)
Enceinte
droite
(NS-BP400)
Câble stéréo RCA
(fourni)
Câble de contrôle
système (fourni)
GND
Platine Lecteur de DVD, etc. Caisson de graves
Sortie audio
Câble
stéréo
RCA
Sortie
audio
Câble
stéréo
RCA
Remarques
