CRX-E300
CRX-E300
■アンプ調整
●アイドリング電流の確認
1）無信号
2）無負荷
3）エージングは不要
対策
5mV以上を越える場合はR440（Lch）、R445（Rch）のリード線をカット
する。
そして、再び規格を満足するか確認する。
項目
MAINL
MAINR
テストポイント
R471の両端子間
R474の両端子間
規格（DC）
0.1mV〜5mV
注1）
R440（Lch）またはR445（Rch）がすでにカットされていて、
アイドリング電流が流れない場合は、R440（680Ω）または
R445（680Ω）を取り付けること。
注2）
Q412およびQ413は、温度補正用のトランジスタです。
放熱板との接触面には、シリコングリスを塗布して
ください。

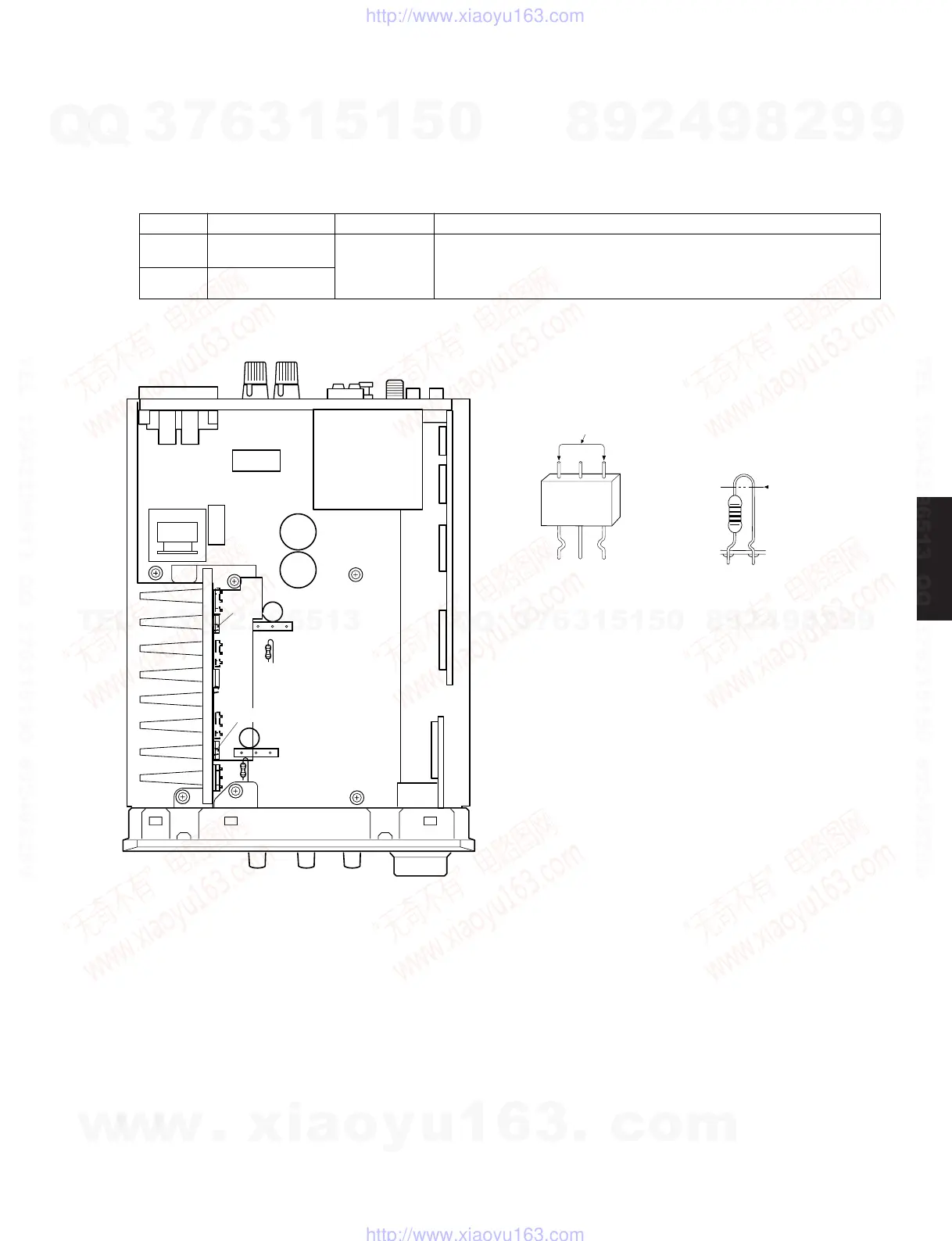

R440 (L ch)
R445 (R ch)
カットオフ
0.1mV ~ 5mV (DC)
R471 (L ch)
R474 (R ch)
*60分後には、アイドリング電流が0.25mV〜15mVであることを確認する。
