CRX-E300
69
CRX-E300
SYSTEM CONTROL / システムコントロール
Features
• One bus line controls all the units.
• Units are connected in series, using monaural mini
jacks.
• Units can be connected in any order
Description of Operation
■特徴
・ バスライン1本で制御
・ 接続はモノラルミニジャックにより、各セットをシリー
ズに接続。
・ 接続する順番は自由。
■動作説明

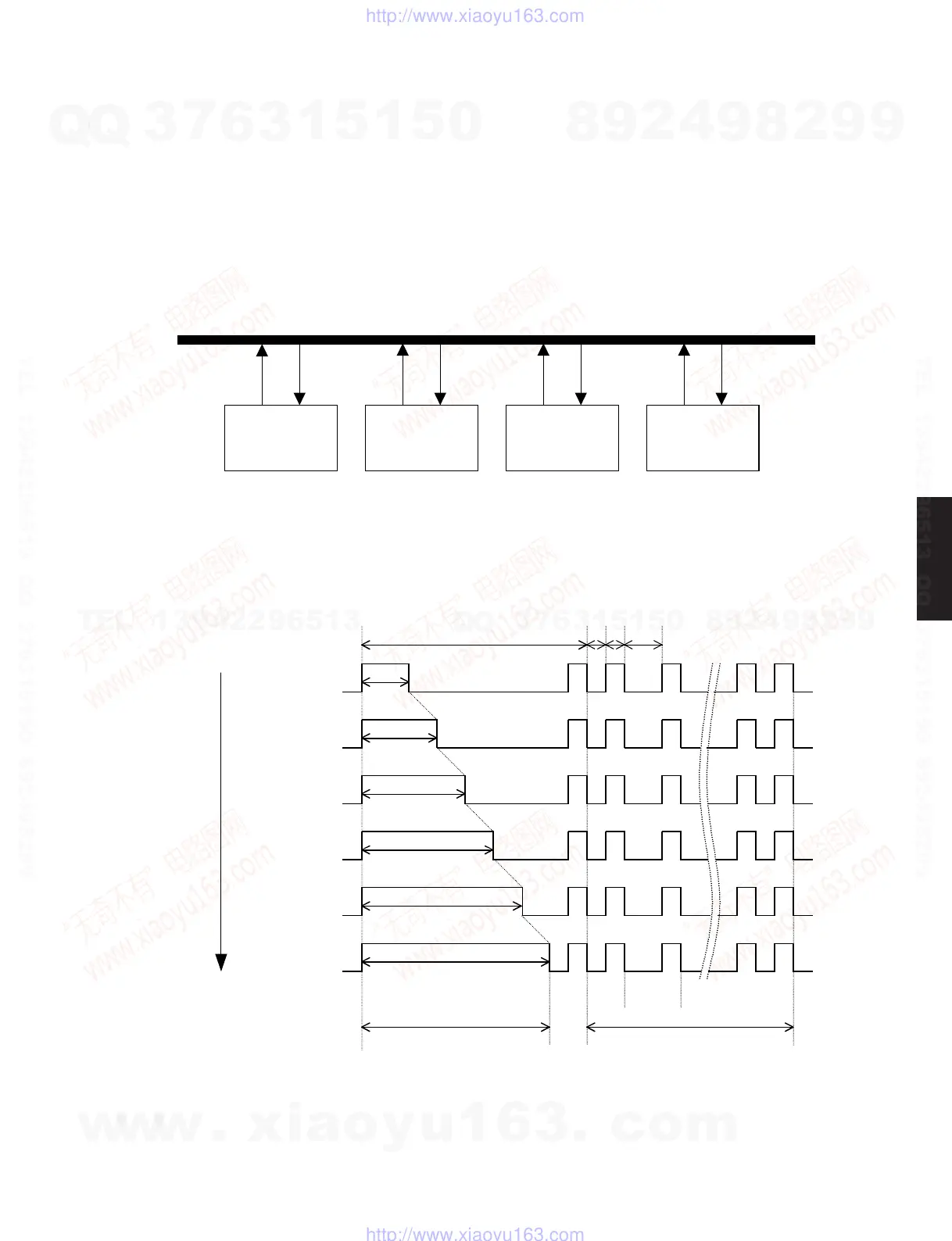

Serial Data Format ■シリアルデータフォーマット
CRX CPU CDX CPU MDX CPU KX CPU
Bus line / バスライン
CRX
CDX
MD X
KX
Header / ヘッダ
DATA (8BI T)
2.5mS
4mS
5.5m
7mS
12mS
1mS
8.5mS
01
10mS
1mS
2.5mS
Priority / 優先順位
Low / 小
High / 大
MSB LSB
Reserve 1
予備1
Reserve 2
予備2
S
Note) When transmitting a data following the previous
data, leave at least 2mS space between them. (at
least 4mS only when transmitting the CD text data)
注） 前のデータに続けて次のデータを送るときは、2mS
以上あけること。
（ただしCDテキストデータの送信時のみ4mS以上と
する）
