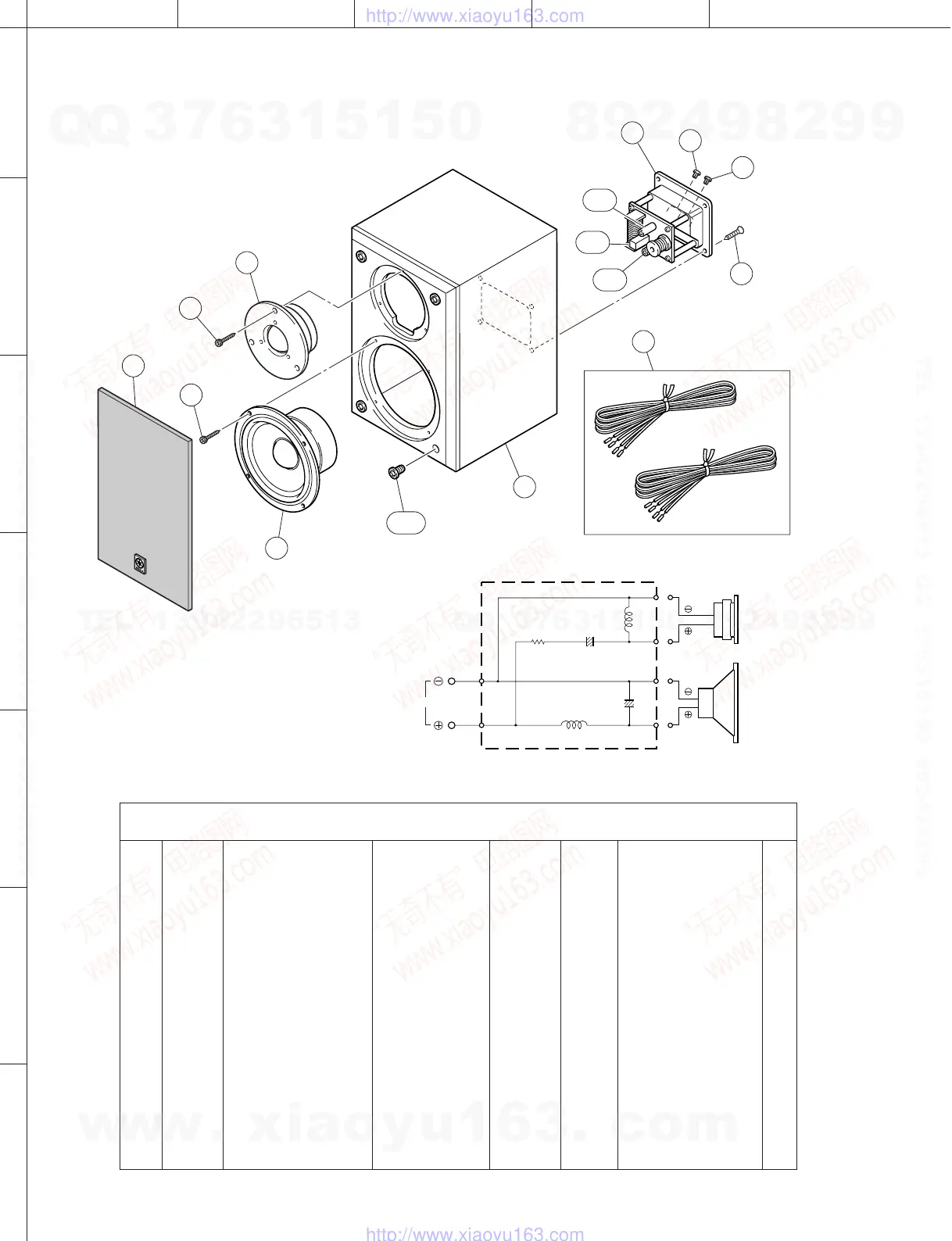

CRX-E300
84
22
21
7-1
7-2
1-12
7-3
30 x2
12
7
1
13
22
2
3
4
TWEETER
(XW275A00)
WOOFER
(XZ668A00)
R1
2.7Ω/5W
L1
1.0mH
L2
0.27mH
C2
3.3µF/63V
C1
8.2µF/63V
INPUT
NX-E300
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 Rank
* 1 AAX35970 CABINETASS'Y CH
880‑09050000
キャビネットＡＳＳＹ
* 1 V9503700 CABINETASS'Y BL キャビネットＡＳＳＹ
1‑12 CB605250 HOLDER ホルダー 03
* 2 V9504400 FRONTGRILLEASS'Y フロントグリルＡＳＳＹ
3 XW275A00 DRIVERTWEETER 2.5cm5Ω40W スピーカーユニット 10
4 XZ668A00 DRIVERWOOFER 11.5cm6Ω30W スピーカーユニット 12
* 7 V9504600 NETWORKASS'Y ネットワークＡＳＳＹ
7‑1 V6055400 ELECTROLYTICCAP 8.2uF63V ＢＰケミコン 04
7‑2 V6367500 ELECTROLYTICCAP 3.3uF63V ＢＰケミコン
* 7‑3 V9507500 CEMENTRESISTOR 2.7Ω5W セメント抵抗
12 V5361400 TERMINALCAP S06ERED ターミナルキャップ 01
13 V5361500 TERMINALCAP S06EBLACK ターミナルキャップ 01
* 21 V9506000 FLATHEADWOODSCREW 3.5x20MFZN2BL ＋皿木ネジ
* 22 V9506100 HEXAGONHEADWOODSCREW 4x25MFZN2BL ６角穴付き木ネジ
ACCESSORIES 付属品
* 30 V9826900 SPEAKERCABLE 4m1pc スピーカーケーブル
✻ New Parts ＊ 新規 部 品（マーク#の部品は、基板に含まれません）
