Yamaha DSP-AX361 User Manual

RX-V361/HTR-6030/DSP-AX361
14
RX-V361/HTR-6030/
DSP-AX361
■ DISASSEMBLY PROCEDURES/分解手順
1
3
2
2
4
4
4
Top cover
トップカバー
Front panel unit
フロントパネルユニット
CB261
CB235
CB408
CB192
Hook
フック
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 4 screws (1), 4 screws (2) and 1 screw (3).
(Fig. 1)
b. Slide the top cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel Unit
a. Remove 6 screws (4). (Fig. 1)
b. Remove CB192, CB235, CB261 and CB408. (Fig. 1)
c. Remove hook and then remove the front panel unit.
(Fig. 1)
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1.トップカバーの外し方
a.
1
のネジ4本、
2
のネジ4本、
3
のネジ1本を外します。
（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。
（Fig.1）
2. フロントパネルユニットの外し方
a.
4
のネジ6本を外します。（Fig.1）
b. CB192、CB235、CB261、CB408を外します。（Fig.1）
c. フック1ヶ所を外し、フロントパネルユニットを取り外
します。（Fig.1）

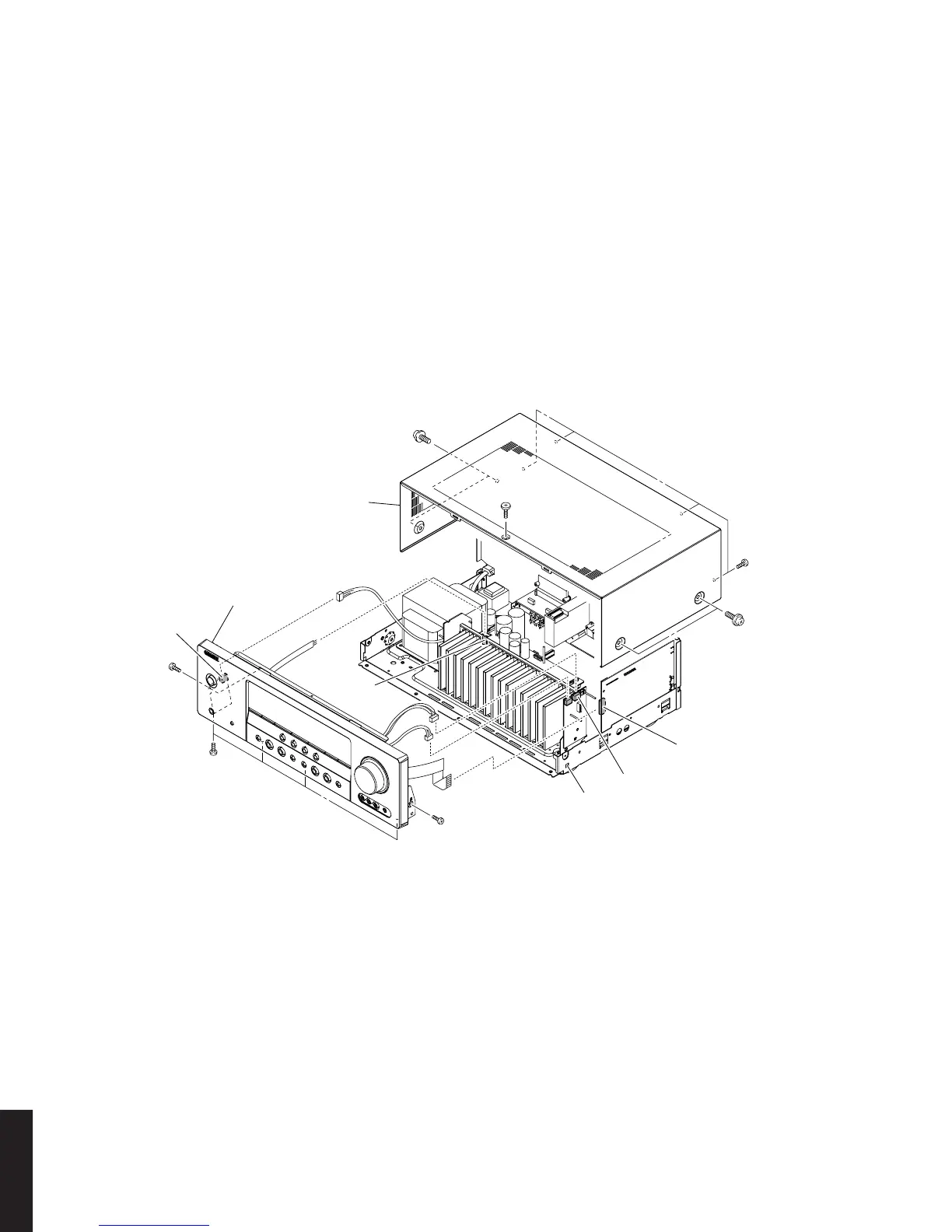

Fig. 1
3. Removal of MAIN (2) P.C.B.s
a. Remove CB193 and CB181. (Fig. 2)
b. Remove 7 screws (5). (Fig. 3)
c. Remove MAIN (2) P.C.B.s. (Fig. 2)
4. Removal of DSP P.C.B.
a. Remove 17 screws (6), 3 screws (7) and 2 screws
(8) (R, L models). (Fig. 3)
b. Remove cord stopper. (Fig. 2)
c. Remove rear panel. (Fig. 2)
d. Remove 1 screw (9). (Fig. 2)
e. Remove CB512 and CB516. (Fig. 2)
f. Remove the DSP P.C.B. which is connected directly to
the MAIN (1) P.C.B. with connectors. (Fig. 2)
3. D-VIDEOP.C.B.の外し方
a. CB193、CB305を外します。（Fig.2）
b.
5
のネジ7本を外します。（Fig.3）
c. D-VIDEOP.C.B.を取り外します。（Fig.2）
4. DSPP.C.B.の外し方
a.
6
のネジ17本、
7
のネジ3本を外します。（Fig.3）
b. コードストッパーを外します。（Fig.2）
c. リアパネルを取り外します。（Fig.2）
d.
9
のネジ1本を外します。（Fig.2）
e. CB512、CB516を外します。（Fig.2）
f. DSPP.C.B.を取り外します。ただし、DSPP.C.B.は
MAIN（1）P.C.B.と直接コネクター接続されています。
（Fig.2）
