15
RX-V463/HTR-6140/DSP-AX463
Fig. 3

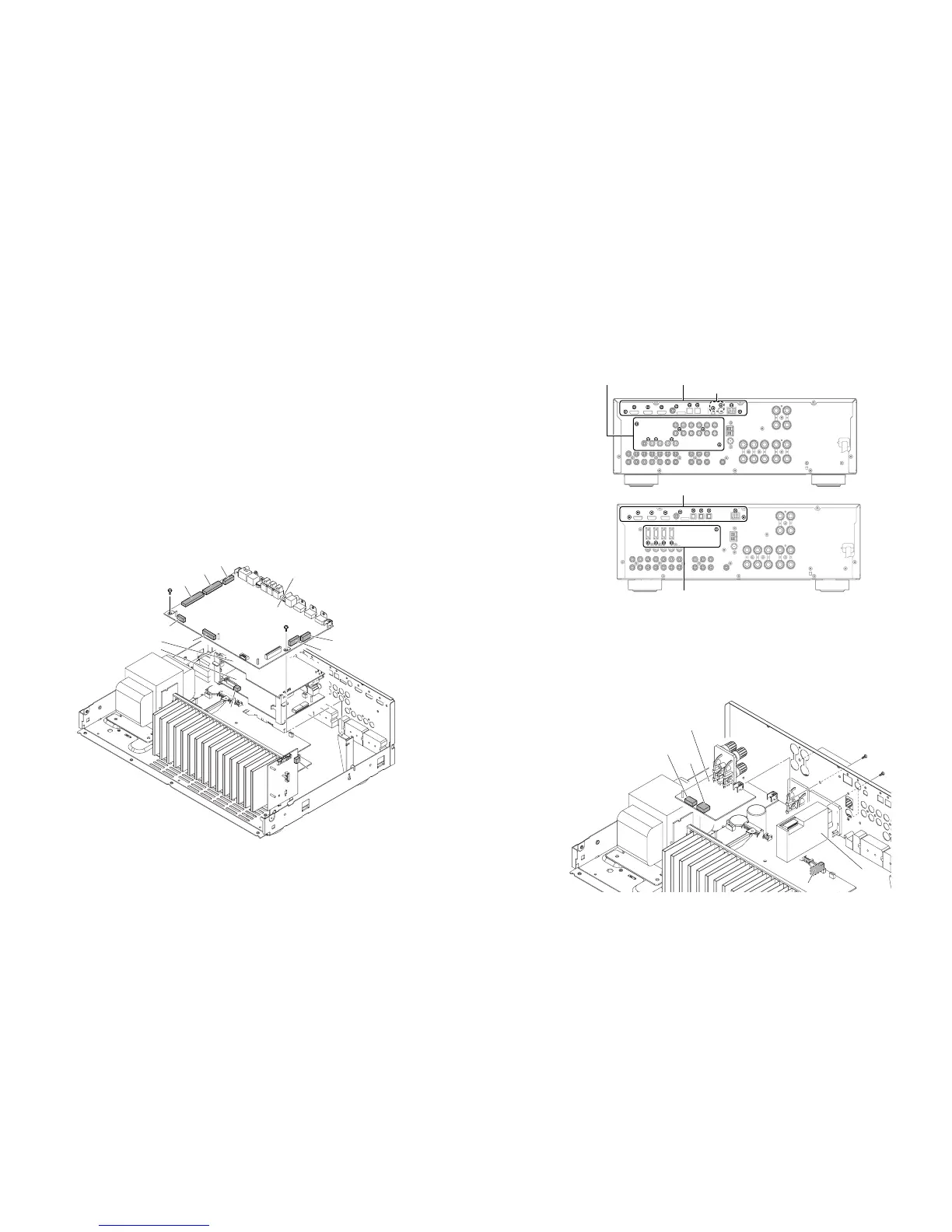

3. Removal of DSP P.C.B.
Note: U, C, T, K, G, E, F models
After replacement of DSP P.C.B. or writing of the
firmware, make sure to activate the self-diagnos-
tic function and change the “M6 Model ID” setting
to the same model name as this unit (RX-V463 or
HTR-6140).
a. Remove 2 screws (5). (Fig. 2)
b. Remove 11 screws (6). (Fig. 3)
c. Remove CB21, CB22, CB31, CB32, CB81, CB82 and
CB84. (Fig. 2)
d. Remove DSP P.C.B. (Fig. 2)
4. Removal of VIDEO (1) and (2) P.C.B.s
a. Remove 7 screws (7). (Fig. 3)
b. Remove CB301 and CB609. (Fig. 2)
c. Remove VIDEO (1) and (2) P.C.B.s. (Fig. 2)
Fig. 4
6. Removal of FM/AM Tuner
a. Remove 2 screws (9). (Fig. 4)
b. Remove CB403. (Fig. 4)
c. Remove FM/AM tuner. (Fig. 4)
5. Removal of VIDEO (4) P.C.B.
a. Remove 2 screws (8). (Fig. 4)
b. Remove CB351 and CB353. (Fig. 4)
g. Remove VIDEO (4) P.C.B. (Fig. 4)
5
5
DSP P.C.B.
VIDEO (1) P.C.B.
VIDEO (2) P.C.B.
CB21
CB22
CB609
CB32
CB31
CB84
CB81
CB82
CB301
7
6
U, C models
U, C, R, T, K, A, B, G, F, L models
J model
6
7
8
9
VIDEO (4) P.C.B.
FM / AM tuner
CB353
CB351
CB403
3. DSPP.C.B.の外し方
a.
5
のネジ2本を外します。(Fig.2)
b.
6
のネジ10本を外します。(Fig.3)
c. CB21、CB22、CB31、CB32、CB81、CB82、CB84
を外します。(Fig.2)
d. DSPP.C.B.を取り外します。(Fig.2)
4. VIDEO(1),(2)P.C.B.の外し方
a.
7
のネジ5本を外します。(Fig.3)
b. CB301、CB609を外します。(Fig.2)
c. VIDEO(1),(2)P.C.B.を取り外します。(Fig.2)
5. VIDEO(4)P.C.B.の外し方
a.
8
のネジ2本を外します。(Fig.4)
b. CB351、CB353を外します。(Fig.4)
c. VIDEO(4)P.C.B.を取り外します。(Fig.4)
6. FM/AMチューナーの外し方
a.
9
のネジ2本を外します。(Fig.4)
b. CB403を外します。(Fig.4)
c. FM/AMチューナーを取り外します。(Fig.4)
Fig. 2
