Yamaha DSP-AX559 - Additional Disassembly Steps; 5. Removal of FUNCTION (1) P.C.B.; 6. Removal of DSP P.C.B.; 7. Removal of VIDEO P.C.B.

15
RX-V559/HTR-5950/DSP-AX559
5. Removal of FUNCTION (1) P.C.B.
a. Remove 2 screws (9). (Fig. 2)
b. Remove 8 screws (0). (Fig. 4)
c. Remove CB200-202, CB204, CB206 and CB207. (Fig. 2)
d. Remove the FUNCTION (1) P.C.B.. (Fig. 2)
6. Removal of DSP P.C.B.
a. Remove 2 screws (A). (Fig. 2)
b. Remove 7 screws (U, C models) / 6 screws (R, T, K, A,
G, E, L, J models) (B). (Fig. 4)
c. Remove CB2-4, CB9 and CB57. (Fig. 2)
d. Remove the DSP P.C.B.. (Fig. 2)
7. Removal of VIDEO P.C.B.
a. Remove 1 push rivet (C). (Fig. 3)
b. Remove 6 screws (D). (Fig. 4)
c. Remove CB401 and CB402. (Fig. 3)
b. Remove the VIDEO P.C.B.. (Fig. 3)
5. FUNCTION（1）P.C.B.の外し方
a.
9
のネジ2本を外します。(Fig.2）
b.
0
のネジ8本を外します。(Fig.4）
c. CB200〜202、CB204、CB206、CB207を外します。
（Fig.2）
d. FUNCTION（1）P.C.B.を取り外します。（Fig.2）
6. DSPP.C.B.の外し方
a.
A
のネジ2本を外します。(Fig.2）
b.
B
のネジ6本を外します。（Fig.4）
c. CB2〜4、CB9、CB57を外します。（Fig.2）
d. DSPP.C.B.を取り外します。（Fig.2）
7. VIDEOP.C.B.の外し方
a.
C
のプッシュリベット1本を外します。（Fig.3）
b.
D
のネジ6本を外します。(Fig.4）
c. CB401、CB402を外します。（Fig.3)
d. VIDEOP.C.B.を取り外します。（Fig.3）

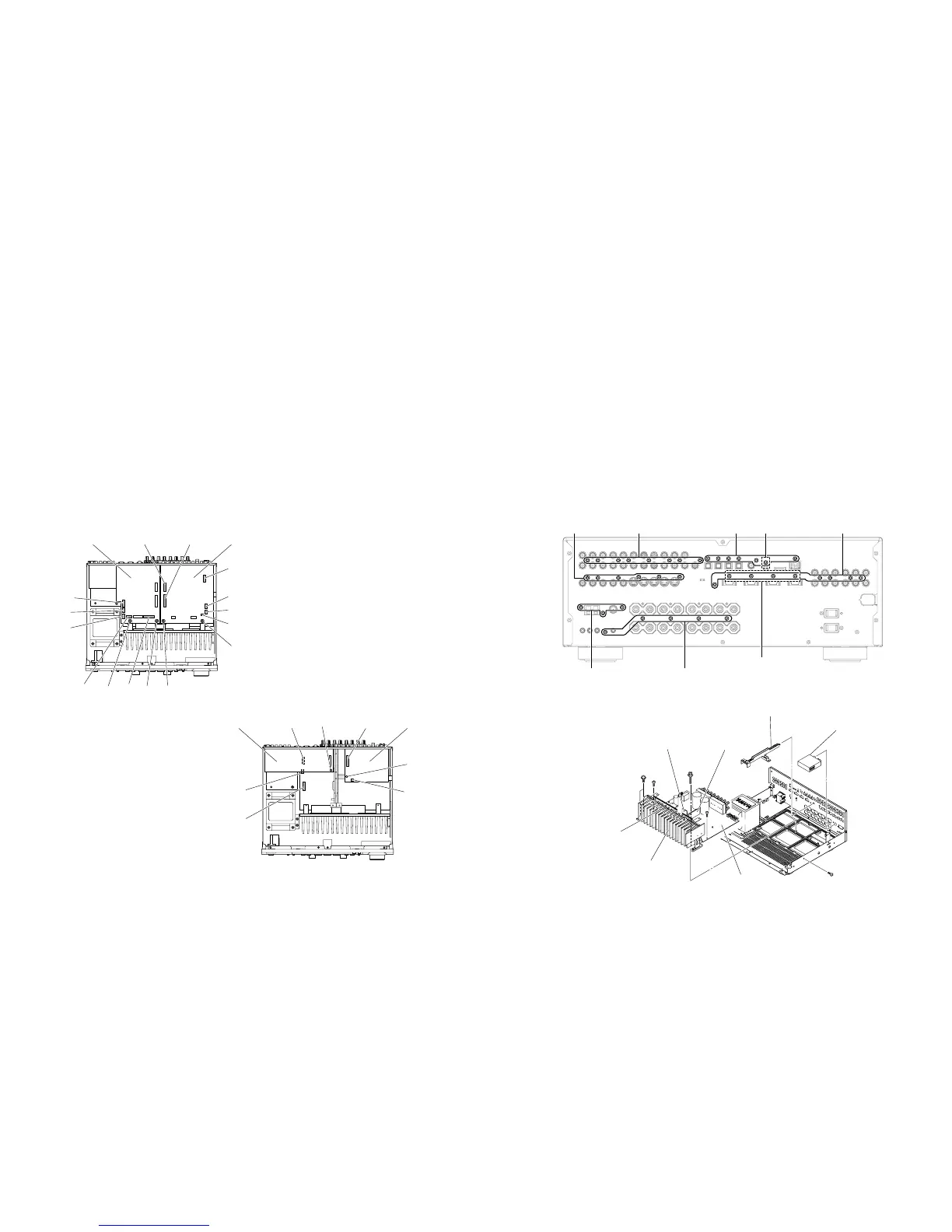

Fig. 2
CB202 CB200
CB204
CB206
CB207
CB201
CB2CB3
CB9
CB4
CB57
FUNCTION (1) P.C.B.DSP P.C.B.
9
9AA
CB402CB103
CB401
FUNCTION (2) P.C.B. VIDEO P.C.B.
C
E
CB105
(
U, C models )
CB104
Fig. 3
0
G L
D B F
J model
U, C models
Fig. 4
K
I
H
H
J
TUNER
チューナー
Heat Sink
ヒートシンク
Artbase / P.C.B.
アートベース/P.C.B.
MAIN (1) P.C.B.
MAIN (2) P.C.B.
MAIN (4) P.C.B.
MAIN (5) P.C.B.
8. FUNCTION（2）P.C.B.の外し方
a.
E
のプッシュリベット1本を外します。（Fig.3）
b.
F
のネジ9本を外します。(Fig.4）
c. FUNCTION（2）P.C.B.を取り外します。（Fig.3)
9. TUNERの外し方
a.
G
のネジ3本を外します。（Fig.4）
b. TUNERを取り外します。（Fig.5）
10. MAIN（1）、（2）、（4）、（5）P.C.B.の外し方
a. アートベース/PCBを取り外します。（Fig.5）
b.
H
のネジ2本、
I
のネジ1本、
J
のネジ2本、
K
のネジ1本を
外します。（Fig.5）
c.
L
のネジ5本を外します。（Fig.4）
d. CB103、CB104を外します。（Fig.3）
e. MAIN（1）、（2）、（4）、（5）P.C.B.をヒートシンクと一緒に取
り外します。（Fig.5）
Fig. 5
8. Removal of FUNCTION (2) P.C.B.
a. Remove 1 push rivet (E). (Fig. 3)
b. Remove 5 screws (F). (Fig. 4)
c. Remove the FUNCTION (2) P.C.B.. (Fig. 3)
9. Removal of TUNER
a. Remove 3 screws (G). (Fig. 4)
b. Remove the TUNER. (Fig. 5)
10. Removal of MAIN (1), (2), (4) and (5) P.C.B.s
a. Remove the Artbase/P.C.B.. (Fig. 5)
b. Remove 2 screws (H), 1 screw (I), 2 screws (J)
and 1 screw (K). (Fig. 5)
c. Remove 5 screws (L). (Fig. 4)
d. Remove CB103, CB104 and CB105 (U, C models). (Fig. 3)
e. Remove MAIN (1), (2), (4) and (5) P.C.B.s together with
the Heat Sink. (Fig. 5)
