Yamaha DSP-AX559 - Disassembly Procedures; 1. Removal of Top Cover; 2. Removal of Front Panel Unit; 3. Removal of Plate Side

RX-V559/HTR-5950/DSP-AX559
14
RX-V559/HTR-5950/
DSP-AX559
■ DISASSEMBLY PROCEDURES / 分解手順

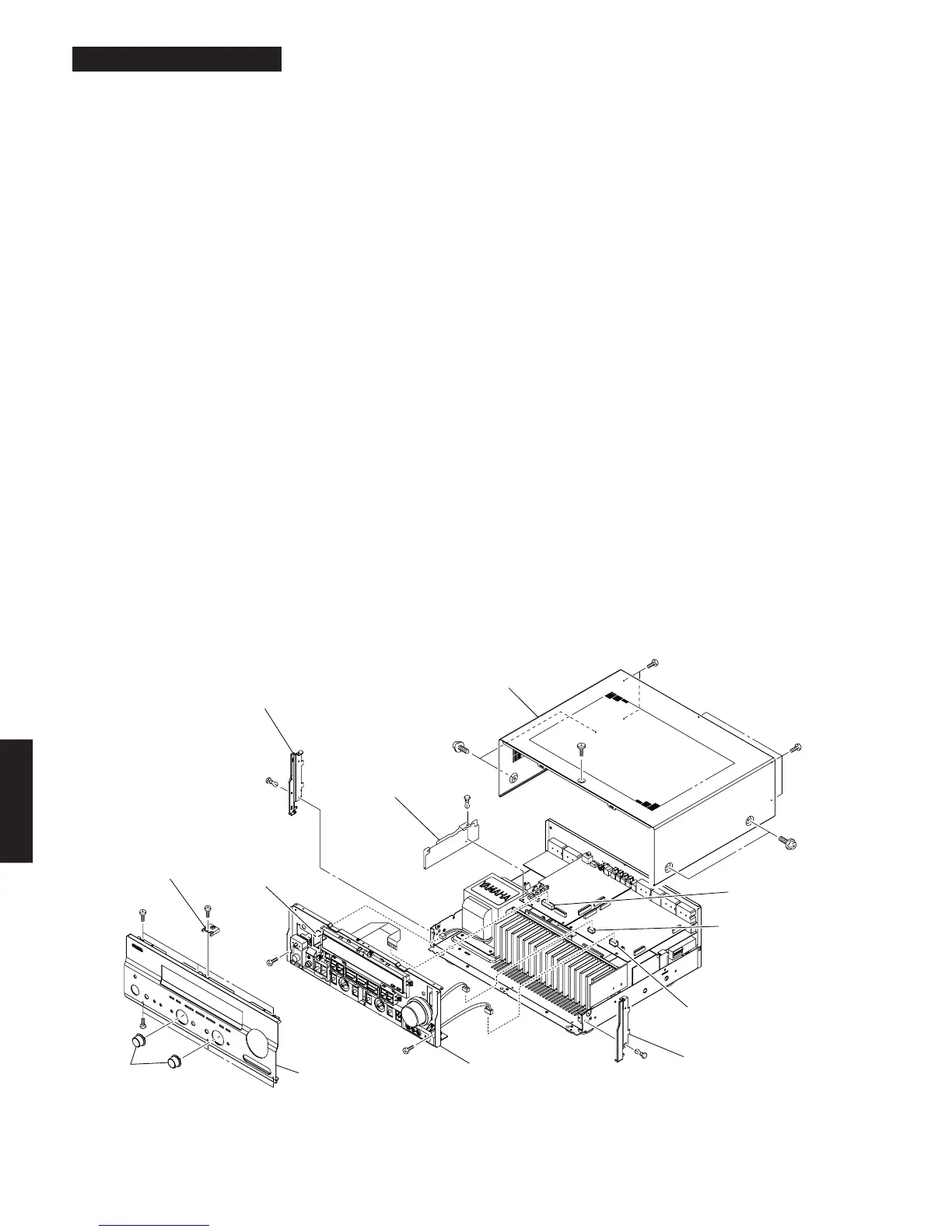

Fig. 1
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 4 screws (1), 5 screws (2) and 1 screw (3).
(Fig. 1)
b. Slide the Top Cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel Unit
a. Remove 2 Knobs. (Fig. 1)
b. Remove 1 screw (4) and then remove the Support Top.
(Fig. 1)
c. Remove 6 screws (5). (Fig. 1)
d. Remove the Front Panel Unit. (Fig. 1)
3. Removal of Plate Side
a. Remove 2 push rivets (6). (Fig. 1)
b. Remove the Plate Side L/R. (Fig. 1)
4. Removal of Sub Chassis Unit
a. Remove 2 screws (7 ) and then slide the Sub Chassis
Unit forward. (Fig. 1)
b. Remove a push rivet (8). (Fig. 1)
c. Remove the Barrier/FFC. (Fig. 1)
d. Remove CB5, CB203, CB205 and CB312. (Fig. 1)
e. Remove the Sub Chassis Unit. (Fig. 1)
RX-V559/DSP-AX559
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a.
1
のネジ4本、
2
のネジ5本、
3
のネジ1本を外します。
（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。（Fig.1）
2. フロントパネルユニットの外し方
a. ノブを2個取り外します。（Fig.1）
b.
4
のネジ1本を外し、サポートトップを取り外します。
（Fig.1）
c.
5
のネジ6本を外します。（Fig.1）
d. フロントパネルユニットを取り外します。（Fig.1）
3. プレートサイドL/Rの外し方
a.
6
のプッシュリベット2本を外します。（Fig.1）
b. プレートサイドL/Rを取り外します。（Fig.1）
4. サブシャーシユニットの外し方
a.
7
のネジ2本を外し、サブシャーシユニットを前方に引き出し
ます。（Fig.1）
b.
8
のプシュリベット1本を外します。(Fig.1）
c. バリアー/FFCを取り外します。(Fig.1）
d. CB5、CB203、CB205、CB312を外します。（Fig.1）
e.サブシャーシユニットを取り外します。（Fig.1）
1
1
2
3
2
CB205
CB203
CB5
Top Cover
トップカバー
Front Panel Unit
フロントパネルユニット
Knob
ノブ
Support Top
サポートトップ
CB312
Sub Chassis Unit
サブシャーシユニット
Plate Side L
プレートサイドL
Barrier / FFC
バリアーFFC
Plate Side R
プレートサイドR
4
5
5
6
6
8
7
7
