Yamaha IPA8200 - 4. MOTHER A-D circuit board; 4-2. Remove AMP circuit boards (A, B, C, D).; 4-3. Remove POWER circuit boards (A-B, C-D).; 4-4. Remove [72 A] screw and insulation sheet F.

Bracket clip
ブラケットクリップ
PWB spacers
基板スペーサー
Insulation sheet F
絶縁シートF
[72A]
[62B]
MOTHER A–D
Connector assembly
束線
Connector assembly
束線
Connector assembly
束線
4. MOTHERA-D シート
（所要時間：約 8 分）
4-1. トップカバーを外します。（1 項参照）
4-2. AMP シート（チャンネル A、B、C、D）を外します。
（2 項参照）
4-3. POWER シート（チャンネル A-B、C-D）を外します。
（3 項参照）
4-4. ［72A］のネジ、絶縁シート F を外します。（図 4）
4-5. ［62B］のネジ、ブラケットクリップを外し、
MOTHERA-D シートを外します。（図 4）
注意：基板スペーサー 4 個は、MOTHERA-D シートの構成
部品ではありません。MOTHERA-D シートを交換す
る際には、基板スペーサー 4 個を古いシートから外
して。新しいシートに取り付けてください。
4. MOTHER A-D circuit board
(Time required: about 8 minutes)
4-1. Remove the top cover. (See procedure 1.)
4-2. Remove the AMP circuit boards (channel A, B, C, D).
(See procedure 2.)
4-3. Remove the POWER circuit boards (channel A-B,
C-D). (See procedure 3.)
4-4. Remove the screw marked [72A] and the insulation
sheet F. (Fig. 4)
4-5. Remove the screw marked [62B] and the bracket clip.
The MOTHER A-D circuit board can then be removed.
(Fig. 4)
Note: The four (4) PWB spacers are not component
parts of the MOTHER A-D circuit board. When
replacing the MOTHER A-D circuit board, remove
them from old circuit board and install them to
new circuit board.
[62B]: BIND HEAD TAPPING SCREW-B 3x8 MFZN2BL (WS522000)
B タイト＋ BIND
[72A]: BIND HEAD TAPPING SCREW-B 3x8 MFZN2BL (WS522000)
B タイト＋ BIND

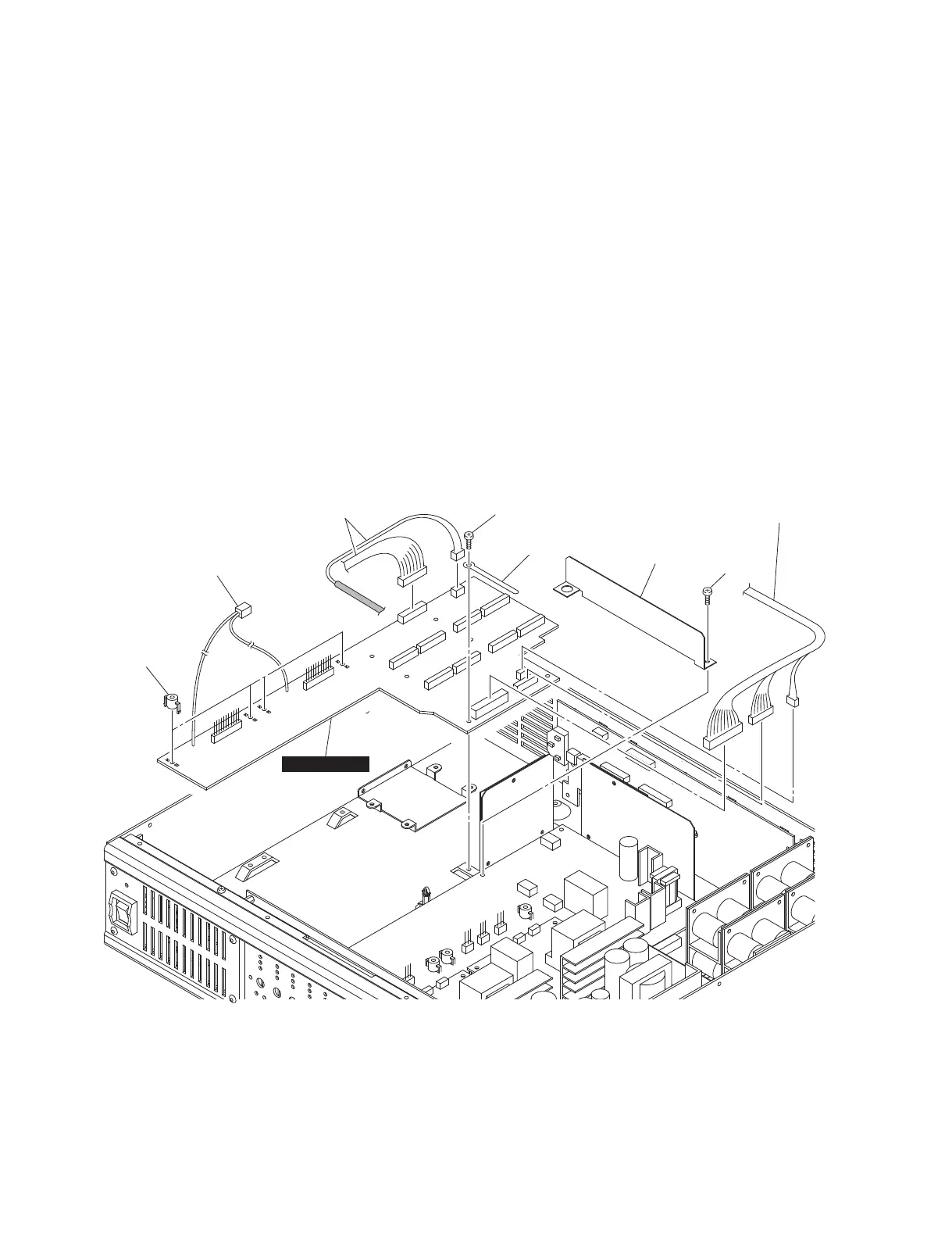

Fig. 4
（図 4）
IPA8200
14
