Yamaha IPA8200 - 8. CONNECTOR Circuit Board; 8-2. Remove all POWER circuit boards.; 8-3. Remove INPUT POWER circuit board.; 8-4. Remove REAR circuit board.

AC inlet assembly
ACインレットAss'y
Lug terminal
ラグ端子
Bracket terminal
ブラケットターミナル
Screws
ネジ
[13]
[15]
Toothed lock washer
歯付ワッシャー
CONNECTOR
Hook
フック
Connector assembly
束線
8. CONNECTOR Circuit Board
(Time required: about 13 minutes)
8-1. Remove the top cover. (See procedure 1.)
8-2. Remove all the POWER circuit boards.
(See procedure 3.)
8-3. Remove the INPUT POWER circuit board.
(See procedure 6.)
8-4. Remove the REAR circuit board. (See procedure 7.)
8-5. Remove the two (2) screws marked [13]. (Fig. 8)
8-6. Disconnect the connector assemblies from the
CONNECTOR circuit board. The CONNECTOR circuit
board can then be removed together with the two (2)
bracket terminals and two (2) screws. (Fig. 8)
Note: The two (2) bracket terminals and two (2) screws
are not component parts of the CONNECTOR
circuit board. When replacing the CONNECTOR
circuit board, remove them from old circuit board
and install them to new circuit board.
9. AC Inlet Assembly
(Time required: about 6 minutes)
9-1. Remove the top cover. (See procedure 1.)
9-2. Remove the AMP circuit board (channel D).
(See procedure 2.)
9-3. Remove the screw marked [15], and remove the lug
terminal of the AC inlet assembly and the toothed lock
washer. (Fig. 8)
9-4. Disconnect the AC inlet connector assembly connector
from the INPUT POWER circuit board. (Fig. 8)
9-5. Release the two (2) hooks of the AC inlet. The AC inlet
assembly can then be removed. (Fig. 8)
8. CONNECTOR シート
（所要時間：約 13 分）
8-1. トップカバーを外します。（1 項参照）
8-2. すべての POWER シートを外します。（3 項参照）
8-3. INPUTPOWER シートを外します。（6 項参照）
8-4. REAR シートを外します。（7 項参照）
8-5. ［13］のネジ 2 本を外します。（図 8）
8-6. CONNECTOR シートからすべての束線を外し、
CONNECTOR シートをブラケットターミナル 2 個、
ネジ 2 本と共に外します。（図 8）
注意：ブラケットターミナル2個、ネジ2本は、
CONNECTOR シートの構成部品ではありません。
CONNECTOR シートを交換する際には、古いシー
トからブラケットターミナル 2 個、ネジ 2 本を外し、
新しいシートに取り付けます。
9. AC インレット Ass'y
（所要時間：約 6 分）
9-1. トップカバーを外します。（1 項参照）
9-2. AMP シート（チャンネル D）を外します。（2 項参照）
9-3. ［15］のネジを外し、AC インレット Ass'y のラグ端
子と歯付ワッシャーを外します。（図 8）
9-4. INPUTPOWER シートから、AC インレット Ass'y
の束線を外します。（図 8）
9-5. AC インレットの 2 ヶ所のフックを解除し、AC イン
レット Ass'y を外します。（図 8）
[13]: BIND HEAD TAPPING SCREW-B 3x8 MFZN2BL (WS522000)
B タイト＋ BIND
[15]: BIND HEAD SCREW M4x8 CR3 BLACK (WS522700)
小ネジ＋ BIND

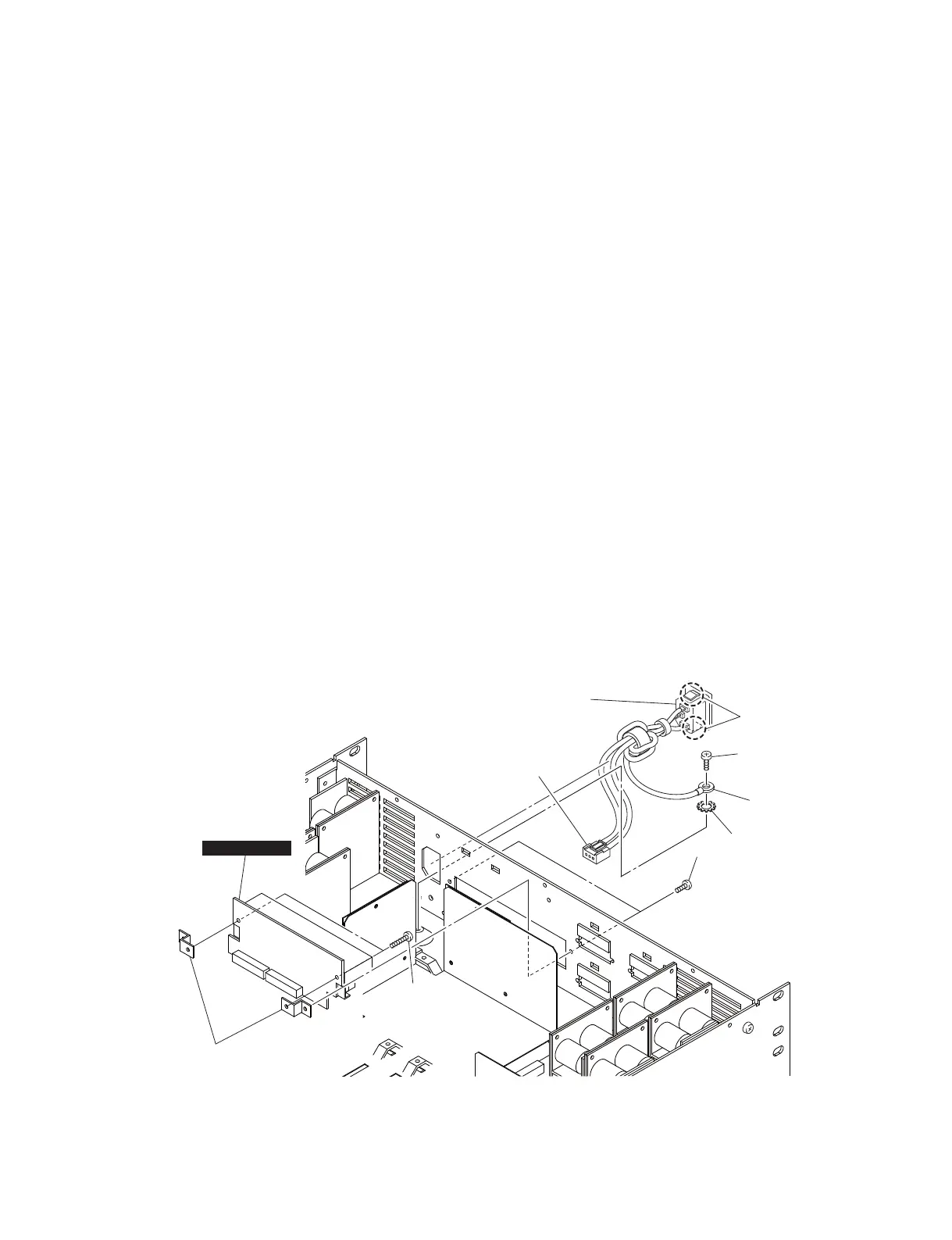

Fig. 8
（図 8）
IPA8200
18
