Yamaha IPA8200 - 10. Front Panel, Deco Panel Assembly and Power Switch Assembly; 10-2. Disconnect power switch wires from INPUT POWER board.; 10-3. Remove [34] screws and front panel.; 10-4. Remove [84] screws and deco panel assembly.

10. フロントパネル、DECO パネル Ass'y、電源ス
イッチ Ass'y
（所要時間：約 8 分）
10-1. トップカバーを外します。（1 項参照）
10-2. 電源スイッチの線材を、INPUTPOWER シートから
外します。（図 9）
10-3.［34］のネジ 6 本を外します。フロントパネルを、
DECO パネル Ass'y、電源スイッチ Ass'y と共に外し
ます。（図 9）
10-4.［84］のネジ 8 本を外し、DECO パネル Ass'y を電源
スイッチ Ass'y と共にフロントパネルから外します。
（図 9）
10-5. 電源スイッチのフック 2 個所を解除し、電源スイッ
チ Ass'y と SW エスカッションをDECO パネル
Ass'y から外します。（図 9）
注意：電源スイッチを取り付ける際には、スイッチの ON/
OFF 位置を正しくするために、赤 / 黒の線材を左側に、
黄 / 白の線材を右側に位置させます。
[34]: BIND HEAD TAPPING SCREW-B 3x8 MFZN2BL (WS522000)
B タイト＋ BIND
[84]: HEXAGONAL TAPPING SCREW-B 3x8 NI-BL (WP927800)
六角穴付 B タイトネジ
10. Front Panel, Deco Panel Assembly and Power
Switch Assembly
(Time required: about 8 minutes)
10-1. Remove the top cover. (See procedure 1.)
10-2. Disconnect the wires of the power switch assembly
from the INPUT POWER circuit board. (Fig. 9)
10-3. Remove the six (6) screws marked [34]. The front
panel can then be removed together with the deco
panel assembly and power switch assembly. (Fig. 9)
10-4. Remove the eight (8) screws marked [84]. The deco
panel assembly can then be removed together with
the power switch assembly from the front panel. (Fig. 9)
10-5. Release the two (2) hooks of the power switch. The
power switch assembly and the SW escutcheon can
then be removed from the deco panel assembly. (Fig. 9)
Note: When installing the power switch assembly, set
the red/black cables to the left side and the yellow/
white cables to the right side in order to set its
ON/OFF position normal.

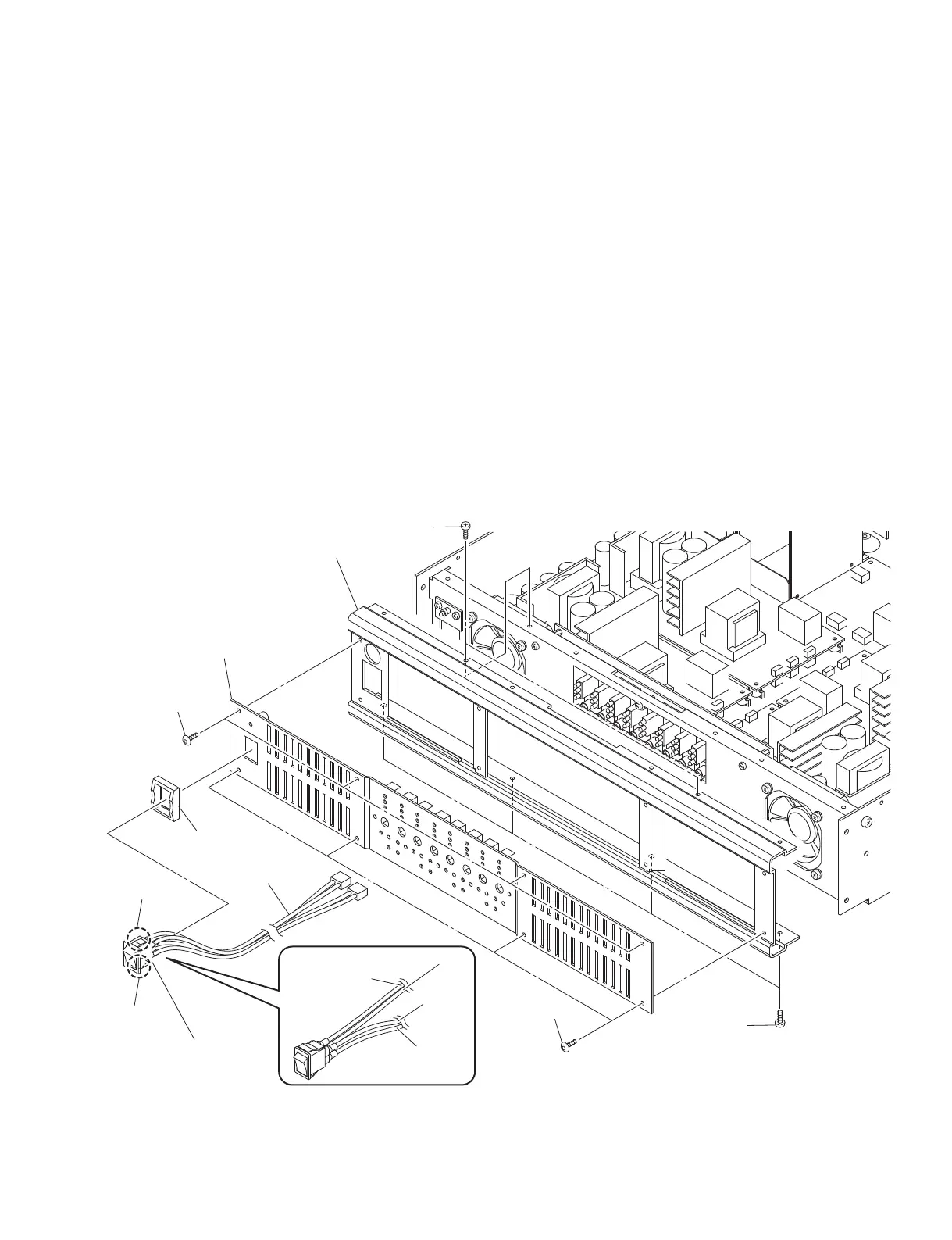

Fig. 9
（図 9）
Power switch assembly
電源スイッチAss'y
DECO panel assembly
DECOパネルAss'y
SW escutcheon
S W エス カッション
Front panel
フロントパネル
[84]
[84]
[34]
[34]
Hook
フック
Hook
フック
Connector assembly
束線
Yellow
黄
White
白
Black
黒
Red
赤
IPA8200
19
