Indicateurs
Le MX400 vous offre six indicateurs à diodes et trois types de niveaux de sortie
peuvent y être visualisés: 1) GROUP 1/2, 2) GROUP 3/4 ou ST2/MONITOR
L/R, 3) STEREO L/R.
La position “0” indique le niveau de sortie nominal.
La position “PEAK” indique que le niveau du signal de sortie n’est plus qu’à 3 dB
du niveau de saturation.
1 Commutateur METER SELECT
Ce commutateur vous permet de choisir le signal contrôlé par les indica-
teurs: GROUP 3/4 ou ST2/MONITOR L/R.
Lorsque le commutateur n’est pas enfoncé ( ), les deux indicateurs cen-
traux affichent le niveau du signal GROUP 3/4.
Lorsque le commutateur est enfoncé ( ), les indicateurs centraux affichent
le niveau du signal ST2/MONITOR L/R.

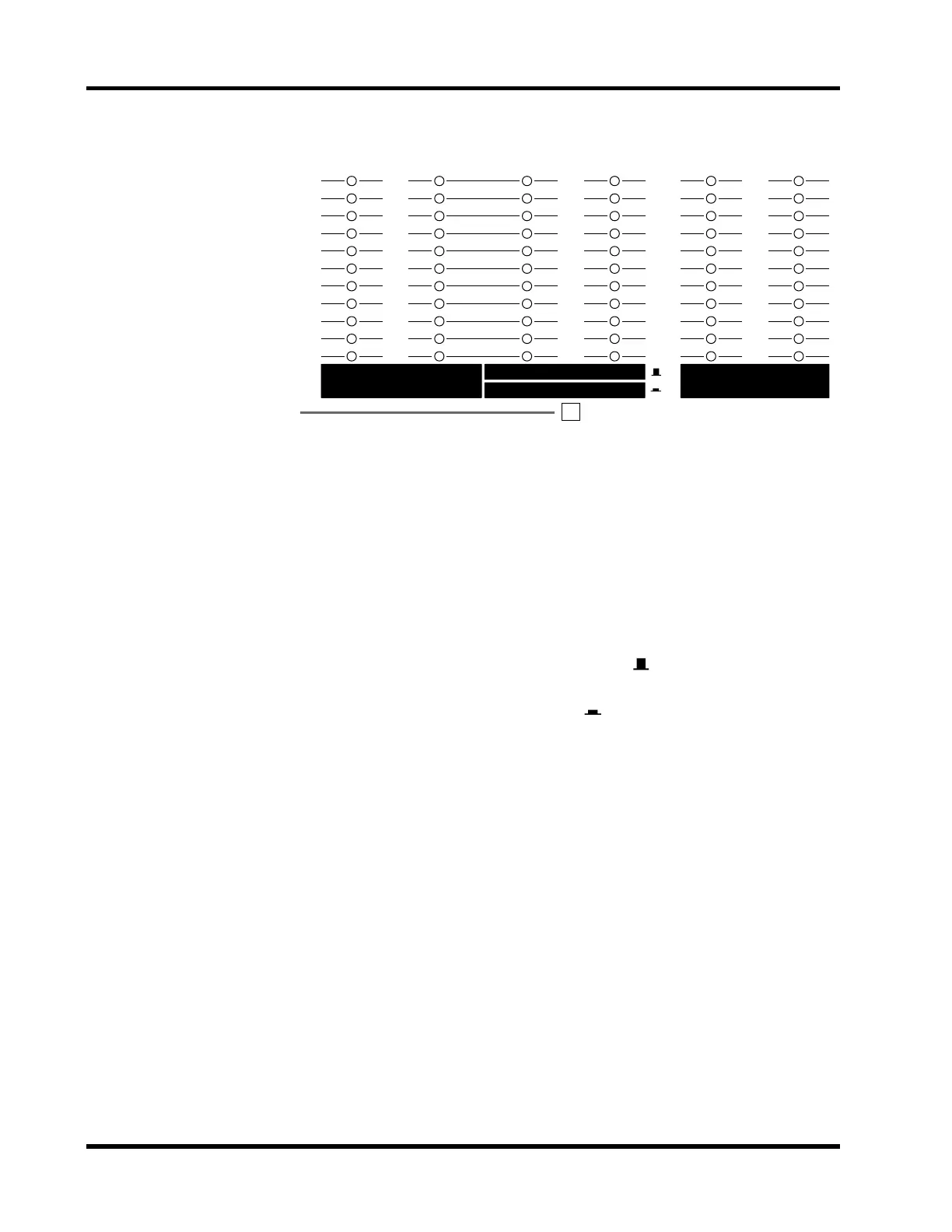

GROUP 1 GROUP 2 GROUP 3 GROUP 4
