Paneles frontal y posterior
MX400 Manual de uso
Módulo ST2/MONITOR

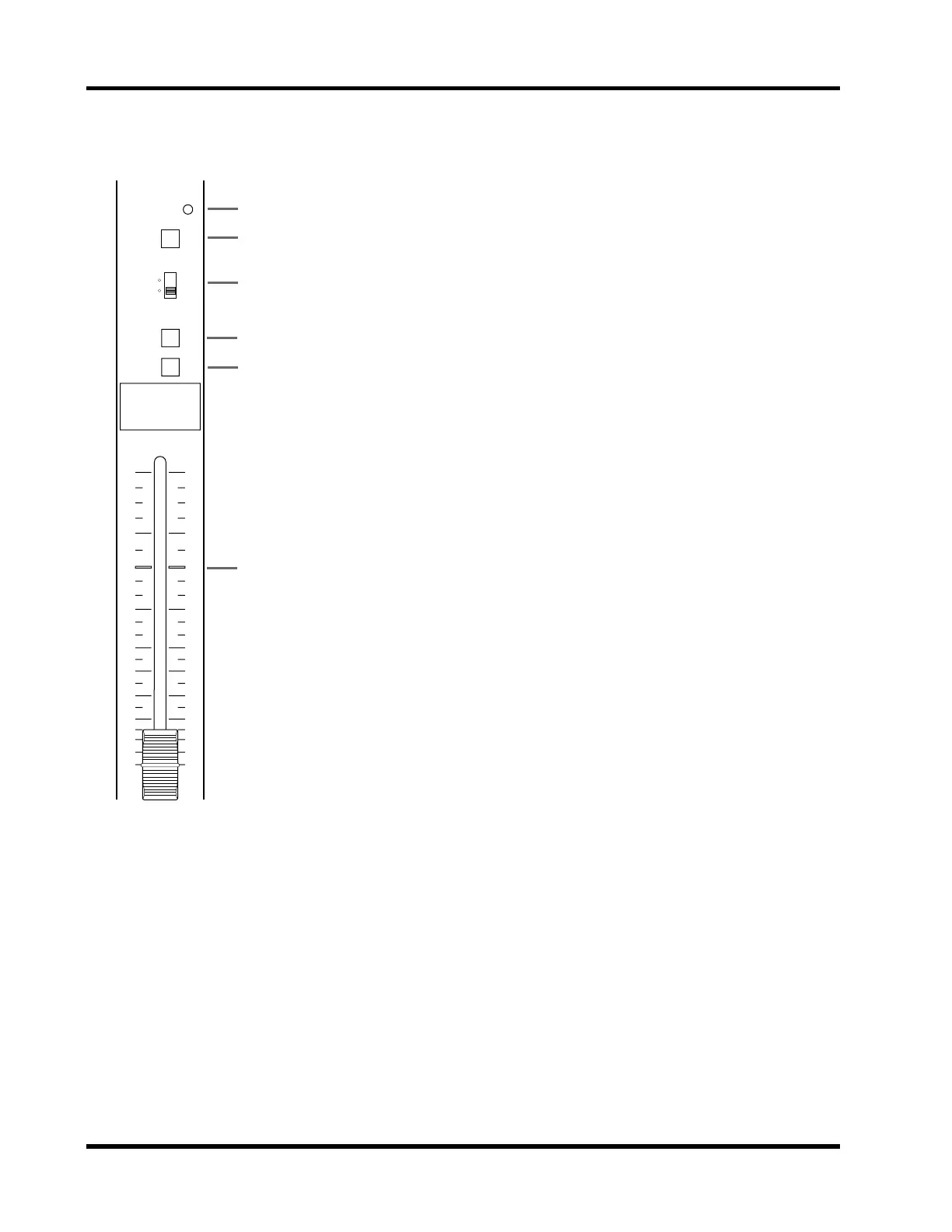

1 Indicador de escucha pre-regulador de nivel (PFL)
Este indicador (amarillo) se encenderá cuando enganche (ON) el interrup-
tor de uno o más módulos.
2 Interruptor de transmisión 2/monitorización (2TR/MONI-
TOR)
Este interruptor selecciona la señal de entrada de 2TR IN. Esta señal se envi-
ará a la toma de auriculares y a la toma ST2/MONI OUT. Cuando este inter-
ruptor esté enganchado (ON), la señal de entrada de 2TR IN se transmitirá
independientemente de los ajustes de los interruptores PFL y AFL del
módulo.
3 Interruptor de monitorización/estéreo 2 (MONI/ST2)
Este interruptor selecciona la señal que sale a la toma ST2/MONI OUT.
Cuando el interruptor esté en la posición “ST2”, la señal será la misma que
la señal que se transmite a la toma ST1 OUT. Cuando el interruptor esté en
la posición “MONI”, la señal se tomará del bus PFL, el bus AFL, o la toma
2TR IN.
4 Interruptor ON
Este interruptor activa/desactiva el módulo ST2/MONITOR. El módulo
estará activado (ON) cuando se encuentre enganchado. Cuando el módulo
esté desactivado (OFF), no saldrá señal a través de la toma ST2/MONI.
5 Interruptor de canal izquierdo + derecho (L+R)
Este interruptor causa la salida de una señal mezclada monoaural a través
de la toma ST2/MONI OUT.
6 Regulador de nivel de estéreo 2/monitorización
(ST2/MONITOR)
Este regulador controla el nivel de la señal de salida de ST2/MONITOR.
∞
