Yamaha MX400 - AUX SEND Modul; GROUP Modul

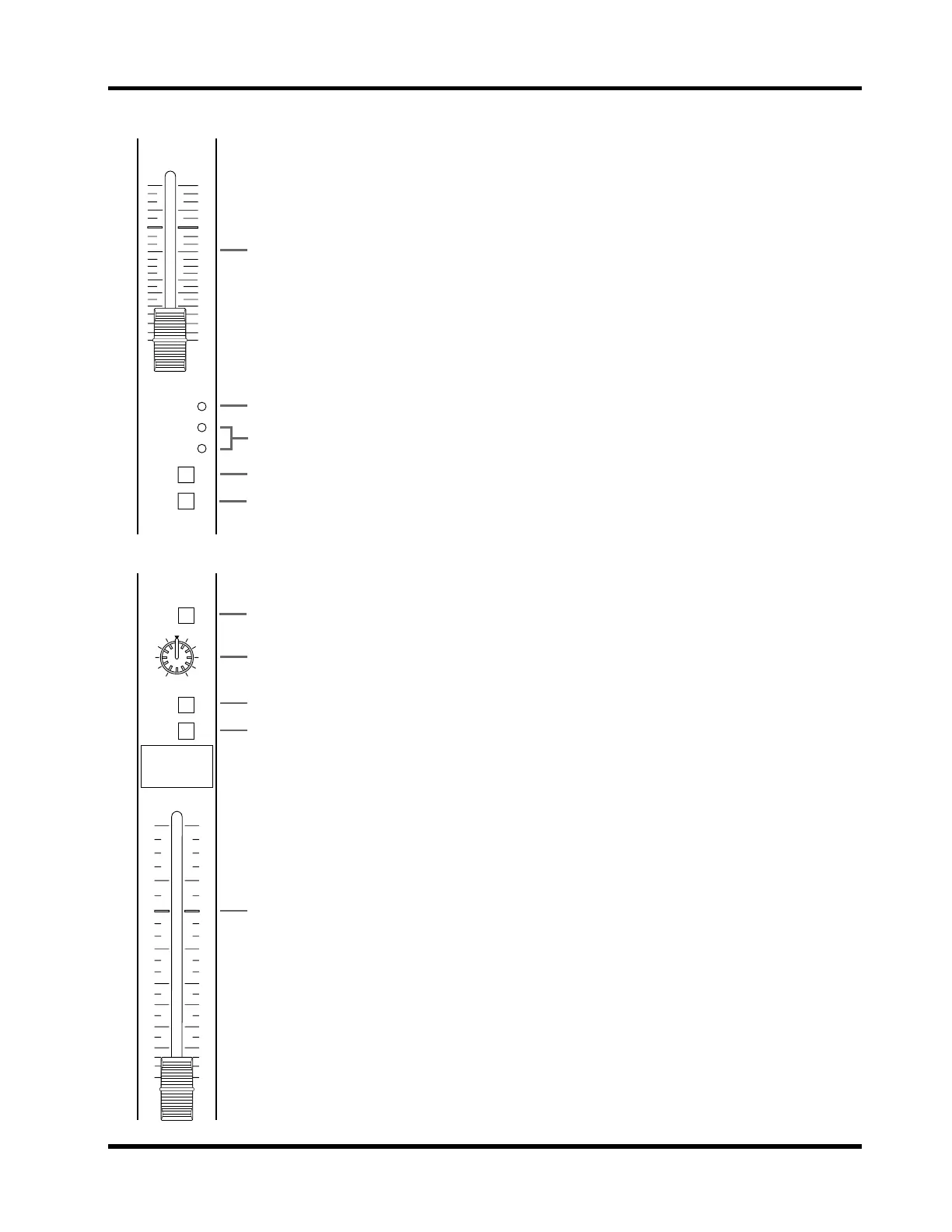

AUX SEND Modul
7
MX400 Bedienungsanleitung
AUX SEND Modul
1
AUX SEND Fader
Mit diesem Fader können Sie den Signalpegel des an die AUX SEND Aus-
gangsbuchsen angelegten Signals einstellen. Der Wert “0” vertritt den Nenn-
wert. Oberhalb dieser Marke verfügen Sie noch über 10dB.
2
PEAK Diode
Diese Diode leuchtet, sobald der Signalpegel 3dB unter der Verzerrungs-
grenze liegt.
3
Signal (0/–20) Diode
Die 0dB Diode (gelb) leuchtet, sobald der Signalpegel +4dB beträgt. Die -
20dB Diode (grün) leuchtet, wenn der Signalpegel -16dB beträgt.
4 ON Taster
Mit diesem Taster können Sie die AUX SEND Summe zu- und abschalten.
Bei gedrücktem Taster ist die AUX SEND Summe eingeschaltet. Ist sie aus-
geschaltet, so liegt an der betreffenden AUX SEND Buchse kein Signal an.
5
AFL (After Fader Listen) Taster
Dient zum Aktivieren der Solofunktion dieses AUX SEND Signals. Die Solo-
funktion ist aktiv, wenn dieser Taster gedrückt ist.
GROUP Modul
1
TO ST Taster
Hiermit ordnen Sie das Gruppensignal der Stereosumme zu.
2
PAN Regler
Hiermit bestimmen Sie die Stereoposition des an die Stereosumme ange-
legten Signals.
3
ON Taster
Mit diesem Taster können Sie die Gruppe ein- und ausschalten. Bei gedrück-
tem Taster ist die betreffende Gruppe aktiv. Ist dieser Taster frei, wird das
Signal nicht an den entsprechenden Gruppenausgang angelegt.
4
AFL (After Fader Listen) Taster
Dient zum Aktivieren der Solofunktion dieses GROUP Signals. Die Solo-
funktion ist aktiv, wenn dieser Taster gedrückt ist.
5 Gruppen-Fader
Mit diesem Fader stellen Sie den Pegel des an den betreffenden Gruppen-
ausgang angelegten Signals ein.
∞
40
30
15
10
5
0
5
10
20
ON
AFL
PEAK
0
–20
1
4
5
2
3
∞
40
30
25
20
15
10
5
0
5
10
PAN
LR
ON
AFL
TO ST
1
2
3
4
5
