Rückseite 13
MX400 Bedienungsanleitung
• Nenneingangspegel: +4dB oder –10dB
B ST INPUT 3/4 Buchsen
Hierbei handelt es sich um asymmetrische 1/4” Klinkenbuchsen, an die Sie
eine Stereo-Signalquelle anlegen können.
• Nenneingangspegel: +4dB oder –10dB
C AUX SEND Buchsen (+4dB)
Hierbei handelt es sich um asymmetrische 1/4” Klinkenbuchsen, an denen
das Ausgangssignal der betreffenden AUX SEND Summe anliegt.
• Nennausgangspegel: +4dB
D GROUP INSERT I/O Buchsen (0dB)
Hierbei handelt es sich um 1/4” Klinkenbuchsen, die sich vor den GROUP
Fadern befinden. Es sind asymmetrische TRS Buchsen.
• Nennausgangspegel: 0dB
• Nenneingangspegel: 0dB

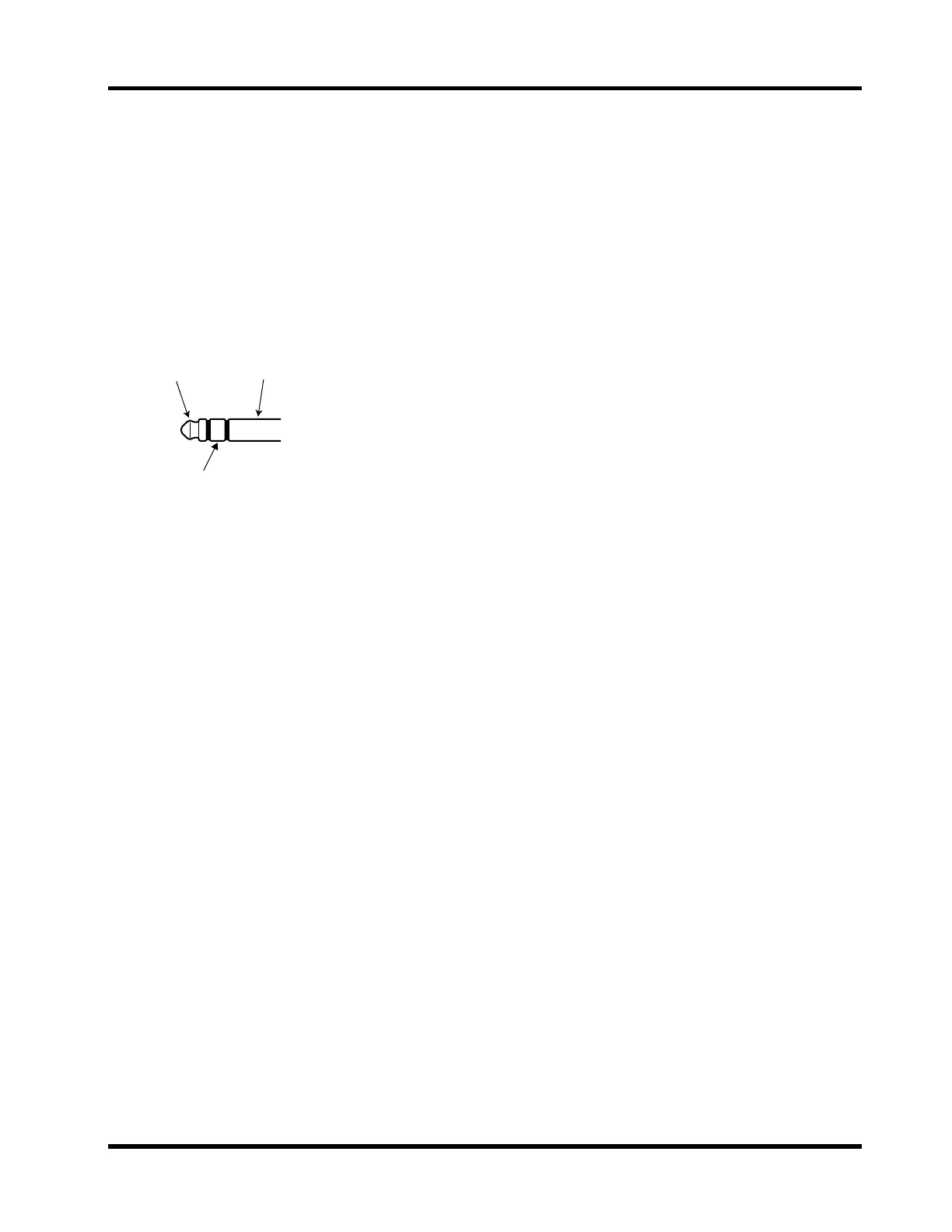

Tip=Ausgang, Ring=Eingang, Mantel=Masse
E ST INSERT I/O Buchsen (0dB)
Hierbei handelt es sich um 1/4” Klinkenbuchsen, die sich vor dem L-ST1-
R Fader des Master-Moduls befinden. Es sind asymmetrische TRS Buchsen
mit folgender Stiftbelegung: Spitze= heiß, Ring= kalt, Mantel= Masse.
• Nennausgangspegel: 0dB
• Nenneingangspegel: 0dB
F GROUP OUT Buchsen (+4dB)
Hierbei handelt es sich um asymmetrische 1/4” Buchsen, an denen das
Signal der entsprechenden Gruppe anliegt.
• Nennausgangspegel: +4dB
G ST2/MONI OUT Buchsen (+4dB)
Hierbei handelt es sich um asymmetrische 1/4” Buchsen, an denen das
Signal der STEREO L,R Summe bzw. der MONITOR Summe anliegt.
• Nennausgangspegel: +4dB
H ST1 OUT Buchsen (+4dB)
Hierbei handelt es sich um symmetrische XLR3-32 Buchsen, an denen das
Signal der Stereo L, R Summe anliegt.
• Nennausgangspegel: +4dB
I POWER Taster
Mit diesem Taster schalten Sie das MX400 ein und aus. Wenn es eingeschal-
tet ist, leuchtet die POWER Diode.
J PHANTOM Schalter
Mit diesem Schalter können Sie die Phantomspeisung ein- und ausschalten.
Ist die Phantomspeisung eingeschaltet, so leuchtet die PHANTOM Diode,
um anzuzeigen, daß nun 48V Gleichstrom an Stift 2 und 3 der INPUT A
Buchsen angelegt wird.
Wenn Sie keine Phantomspeisung brauchen, sollten Sie diesen Schalter auf
jeden Fall in die OFF Position schieben.
Ausgang
Eingang
Masse
